Modelo ECM 4024
Certificado INMETRO 001002/2020
Máxima corrente de carregamento de bateria 40 A
Máxima corrente na saída de carga 20 A
Saída de carga Não estabilizada, segue a tensão de carga / descarga da bateria
Potência nominal da saída de carga 240 W (sistema 12 V); 480 W (sistema 24 V)
Máxima potência fotovoltaica 550 W (sistema 12 V); 1100 W (sistema 24 V)
Máxima tensão de entrada de painel
fotovoltaico
< 80 V
Faixa de tensão fotovoltaica (VMP) 17 V á 75 V (sistema 12 V); 36 V á 75 V (sistema 24 V);
Tensão do Sistema (Bateria) Reconhecimento automático 12 V / 24 V
Tipo de bateria (estacionária)
Bateria Chumbo
ácido Flooded
(inundada)
Bateria Chumbo
ácido selada (padrão
de fábrica)
Bateria de chumbo ácido
gel Bateria de lítio
FLD SLD Gel Li
Proteção contra sobretensão 16 V (sistema 12 V) 16 V (sistema 12 V) 16 V (sistema 12 V) -
intelbras.com.br

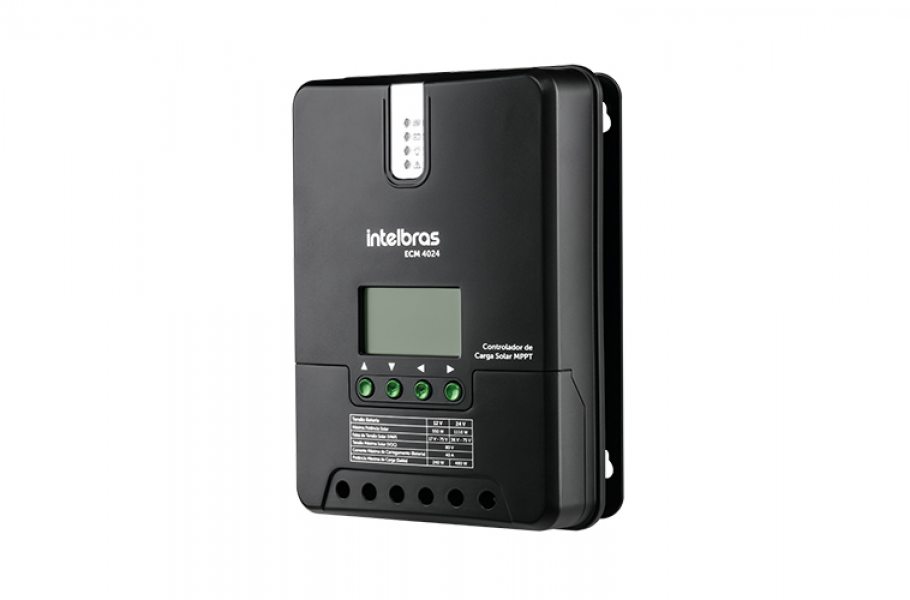

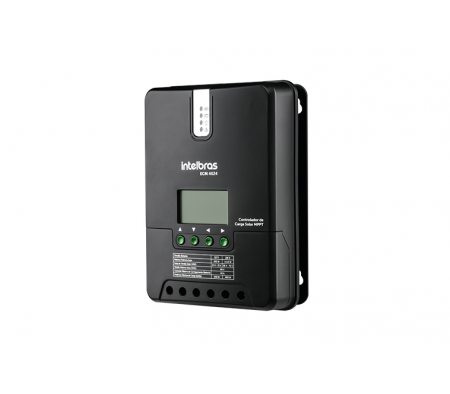

Fotos do produto

32 V (sistema 24 V) 32 V (sistema 24 V) 32 V (sistema 24 V) -
Tensão de carregamento de equalização
14,6 V (sistema 12 V) - 14,8 V (sistema 12 V)
29,2 V (sistema 24 V) - 29,6 V (sistema 24 V) -
Tensão de carregamento rápido (Boost)
14,4 V (sistema 12 V) 14,2 V (sistema 12 V) 14,6 V (sistema 12 V) 14,4 V (sistema 12 V)
28,8 V (sistema 24 V) 28,4 V (sistema 24 V) 29,2 V (sistema 24 V) 28,8 V (sistema 24 V)
Tensão de carregamento de flutuação (Float)
13,8 V (sistema 12 V) 13,8 V (sistema 12 V) 13,8 V (sistema 12 V) -
27,6 V (sistema 24 V) 27,6 V (sistema 24 V) 27,6 V (sistema 24 V) -
Tensão de retorno de carregamento (Boost) 13,2 V (sistema 12 V); 26,4 V (sistema 24 V)
Tensão de recuperação da saída de carga Ajustável, 12,6 V (sistema 12 V); 25,2 V (sistema 24 V)
Tensão de corte de sobredescarga Ajustável, 11,1 V (sistema 12 V); 22,2 V (sistema 24 V)
Coeficiente de compensação de temperatura -3,0 mV/°C/2 V
Autoconsumo < 10 mA / 12V; < 5 mA / 24V
Temperatura de operação -10 °C á 55 °C
Peso líquido 2 kg
Dimensões (L x A x P) 173 x 72,5 x 238 mm
