Estabilizador 15 KVA SCHNEIDER Tempo Estabilizador 15 KVA SCHNEIDER Tempo

Dados Técnicos

Entrada

Tensões:

1Ø = 120V, 127V, 220V
3Ø = 220V, 380V

Variação de Rede: ± 15%

Saída

Tensões:

1Ø = 110V, 115V, 120V, 127V, 220V

3Ø = 208V, 220V, 380V

Regulação estática: ±3% (Típica)

Regulação dinâmia: <5% p/ degrau de carga de 100%

<1,5% p/ degrau de carga de 25%

Configuração: Monofásica ouTrifásica

Fator de crista: 3:1

Frequência: 60Hz ± 5%

Comutação: por Triac’s

Distorção harmônica: nula

Rendimento global2:

95% para modelo monofásico isolador de 10 a 15KVA e
92% para modelo monofásico isolador de 5,0 a 7,5KVA
95% para modelo trifásico isolador de 30 a 200KVA e
92% para modelo trifásico isolador de 5,0 a 20KVA e

Tempo de resposta: 8 milisegundos

Sobrecarga

de 0% a 25% por 10 minutos
de 25% a 50% por 1 minuto
de 50% a 100% por 10 segundos
acima de 100% desligamento imediato

Proteções

Tensão de entrada: CA alta e CA baixa

Tensão de saída: CA alta e CA baixa

Corrente de saída: Sobrecarga

Condições Ambientais

Temperatura: 0°a 40°C

Umidade: 0% a 95% sem condensação

Alarmes e Indicadores

LED Vermelho (Alta)

Sobretensão na saída (5% acima da tensão nominal)

LED Verde (Normal)

Tensão na saída normal

LED Vermelho (Baixa)

Subretensão na saída (5% abaixo da tensão nominal)

Alarme sonoro

Quando houver desligamento por:

Tensão de saída alta ou baixa
Sobrecorrente
Sobretemperatura

Display

Tensão e Corrente de entrada
Tensão e Corrente de saída
frequência de entrada
Potência de saída (kVA)
data, hora e temperatura interna
liga/desliga
liga/desliga bypass
rearme automático sim / não
bypass automático / manual
modelo e n° de série

Impressão Adicionar ao orçamento

Catálogo.pdf Manual.pdf

Saiba mais sobre o produto

Estabilizador 15 KVA Schneider Tempo mono/mono, Bi/mono, tri/tri

Controle e supervisão totalmente microcontrolados, usando tecnologia RISC;

Painel amigável e de fácil operação, incluindo display LCD com informação das medidas de tensão, corrente e potência de entrada e de saída;

Controle de tensão de saída independente por fase, através de micro degraus (tapes);

Proteção contra falhas e irregularidades da rede de entrada, tais como falta de fase, subtensões, sobretensões;

Estágio de potência em placa única, por fase, aumentando a confiabilidade do equipamento, bem como facilitando manutenção / substituição em caso de necessidade;

Pela sua concepção, não introduz distorção harmônica na tensão de saída (carga linear);

Transformador Isolador (opcional);

Bypass manual e automático (opcional);

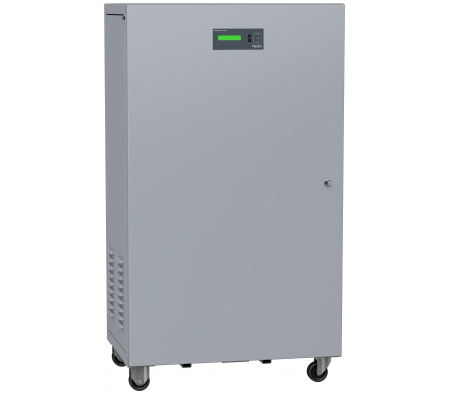

Gabinete autoportante, dotado de rodízios, para melhor aproveitamento do espaço e facilitar sua movimentação;

Software de monitoração para ambiente Windows (opcional);

Interface ethernet / RJ 45 (opcional)

Proteção do próprio estabilizador e do seu sistema contra sobrecarga e curto circuito, através de fusíveis de ação retardada do tipo NH ou DIAZED e proteção eletrônica via quatro faixas de sobrecarga com temporizações;

Proteção do seu sistema contra falta de fase, subtensão ou sobretensão de saída, que desativará o estabilizador em um curto espaço de tempo, fazendo a sinalização do defeito (esta sinalização será visível no display e também via log de eventos).

Baixa dissipação térmica;

Operação silenciosa.
