POTÊNCIA
Pot. nominal: 3000 W
Pot. contínua: 3000 W
Fator de pot. saída: 1.0, (configurável 0.9 capacitivo - 0.9 indutivo)
PFC: Sim
ENTRADA
Tensão nom. entrada: 127 Vca
Faixa de entrada: -20% a +10% da tensão nominal de entrada
Freq. entrada: 60 Hz
Fase: Monofásico
Conexão de entrada: Conector circular
Corrente máxima de entrada: 35,4 A
Configuração da tensão nominal: Sim (115 - 135 Vca)
ENTRADA FOTOVOLTAICA
Potência máxima de entrada: 4800 Wp
Tipo do conector: WM4
Tensão máxima de operação: 480 Vcc
Tensão de partida: 120 Vcc
Quantidade de MPPTs: 1
Número de strings MPPT 1: 2
Corrente máxima MPPT 1: 30 A
Eficiência do MPPT: > 99,9 %
Proteção de polaridade reversa CC: Sim
Proteção de sobretensão CC: Sim
Proteção de sobrecorrente CC: Sim
Faixa de MPPT: 120 - 480 Vcc
Tensão nominal: 230 Vcc
SAÍDA
Tensão nom. saída: 127 Vca
Frequência de saída: 60 Hz
Forma-de-onda: Senoidal
Conexão de saída: Conector circular
Distorção harmônica: < 3 % (carga linear < 1%)
Fator de crista: 3:1
Regulação dinâmica: 5%
Regulação estática: 1%
Tempo de transferência: 5 ms (médio)
Rendimento global: 94.4%
Potência nominal/Potência de pico: 3600 W / 3600 VA (300% em modo conectado na rede durante 10 s e 185% em modo autônomo durante 7.9
s)
Corrente máxima de saída: 75 A pico
Paralelismo: Não
BATERIA
Tensão operação: 144 Vcc
Tipo de bateria: Chumbo-ácido
Quantidade de baterias: 12
Faixa de operação: 122 – 174 Vdc
Configuração de capacidade: Sim (9, 17, 36, 48, 60, 80 e 105 Ah)

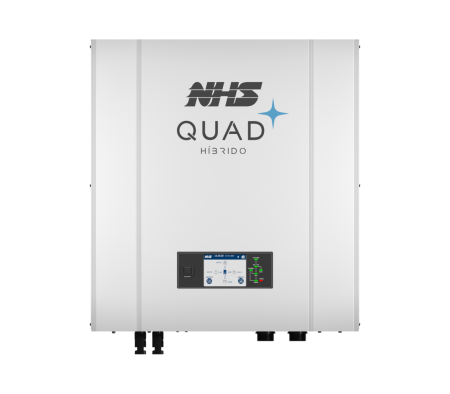

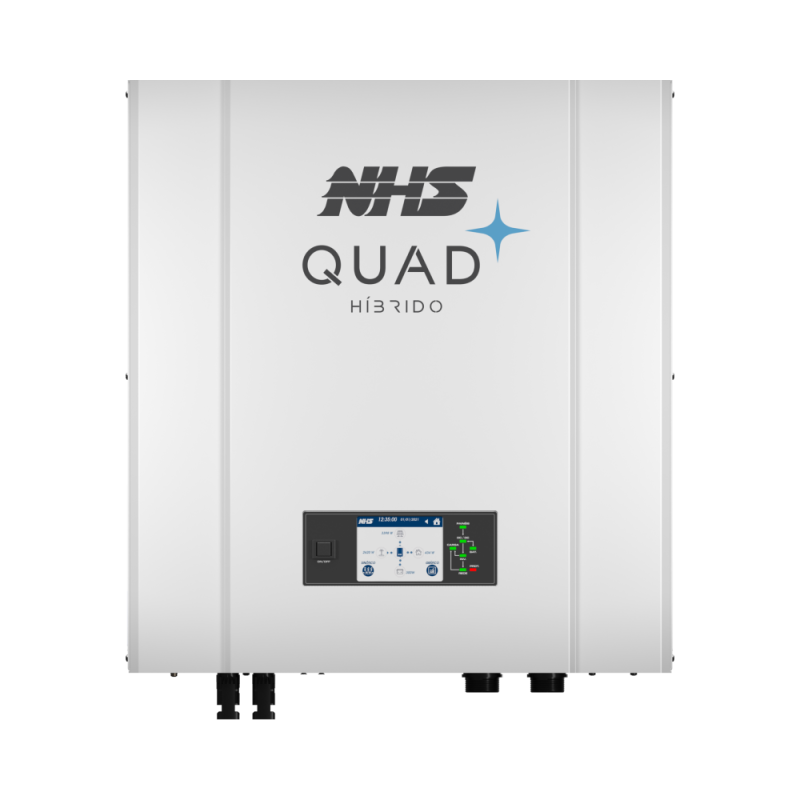

Inversor On Grid com backup de energia
Atende a norma ABNT NBR 16149:2013
Interface: Display Gráfico Touch Screen de 5"
Topologia: Não isolado
Grau de proteção: IP 20
CONEXÕES
1. Conexão para um MPPT;
2. Conexão para banco de baterias;
3. Conexão para rede elétrica;
4. Conexão para carga.
PAINEL
Entradas MPPT: 1
Máxima potência fotovoltaica: 4800 W
Máxima tensão fotovoltaica: 480 V
Máxima corrente de curto fotovoltaica (Isc): 30 A
Range de tensão MPPT: 120 - 480 V
» Necessária a aquisição de String Box para proteção CC
BATERIA
Tensão das baterias: 144 V
Tensão de operação das baterias:122 – 174 V
Corrente máxima de carga / descarga: 24,5 A
Tipo de bateria: chumbo-ácido
REDE ELÉTRICA
Potência nominal: 3000 W
Tensão nominal: 127 V monofásico
Corrente nominal: 23,6 A
FP: >0,99; Configurável (±0,9)
» Necessária a aquisição do QDCA para proteção CA
CARGA CRÍTICA
Potência nominal: 3600 W / 3600 VA
Tensão nominal : 127 V monofásico
Corrente nominal: 28,4 A
INTERFACES DE COMUNICAÇÃO
1. USB;
2. Interface Ethernet ou WiFi;
» A utilização do QuadCom é ALTAMENTE RECOMENDADA:
Modelo: 94.C7.000050 - Quadro de Comutação Automático QuadCom Solar 50A
