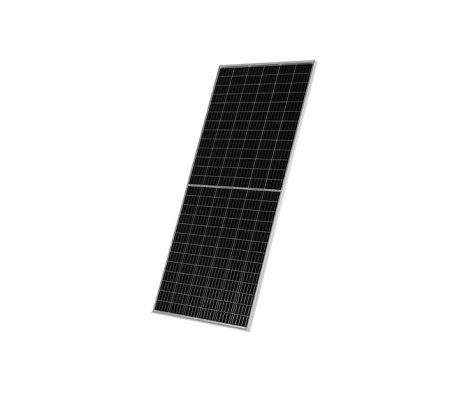

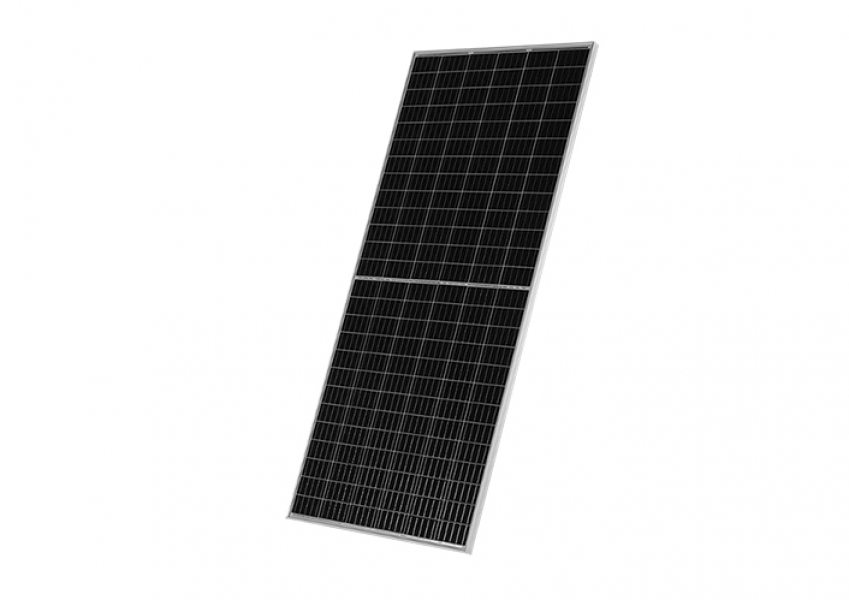

Modelo EMSZ-430M HC
Registro INMETRO 005857/2020
PERFORMANCE EM STC*
Potência máxima 430 W (+3%)
Tensão máxima de operação 44,8 Vcc
Corrente máxima de operação 9,60 A
Tensão de circuito aberto 53,6 Vcc
Corrente de curto circuito 10,14 A
Eficiência do módulo 19,67%
intelbras.com.br
* Sob Condições Padrão de Teste (STC): irradiância de 1000 W/m², AM de 1,5 e temperatura do módulo de 25°C.
PERFORMANCE EM NOCT*
Potência máxima 319,6 W
Tensão máxima de operação 41,5 Vcc
Corrente máxima de operação 7,70 A
Tensão de circuito aberto 49,9 Vcc
Corrente de curto circuito 8,19 A
* Sob Condições de Temperatura Nominal de Operação Da Célula (NOCT): irradiância de 800 W/m², AM de 1,5, temperatura ambiente de 20°C, vento de 1 m/s.
ESPECIFICAÇÕES MECÂNICAS
Tipo de célula Monocristalino
Dimensões das células 158,75 * 79,375 mm
Dimensões do modulo (L x A x P) 1002 x 2182 x 35 mm
Número de células 156 (6 x 26)
Peso 24 kg
Comprimento do cabo 1200 mm
Diodos Bypass 3
Seção transversal do cabo 4 mm²
Conector Compatível com MC4
Grau de proteção (módulo / caixa de junção) IP68
CONDIÇÕES DE OPERAÇÃO
Temperatura de operação -40°C - +85ºC
Carga de neve Até 5400 Pa
Carga de vento Até 2400 Pa
Tensão máxima do Sistema 1500 Vcc
Corrente máxima do fusível 20 A
CARACTERÍSTICAS DE TEMPERATURA
Coeficiente de temperatura máxima (Pmax) -0,36%/K
Coeficiente de temperatura (Voc) -0,29%/K
Coeficiente de temperatura (Isc) +0,05%/K
Temperatura nominal da célula (NOCT) 44±2ºC
intelbras.com.br
25 anos de garantia de desempenho linear
EMBALAGEM
Peças por caixa 30
Peças por Container de 20’ HQ 325 peças
Peças por Container de 40’ HQ 700 peças
