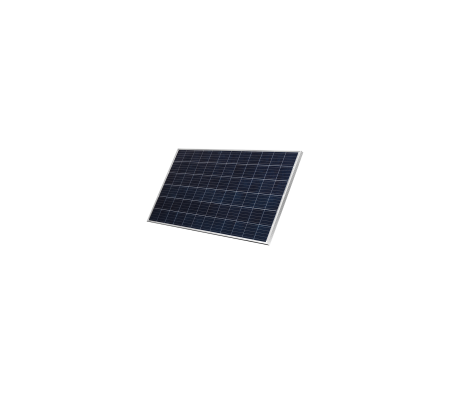

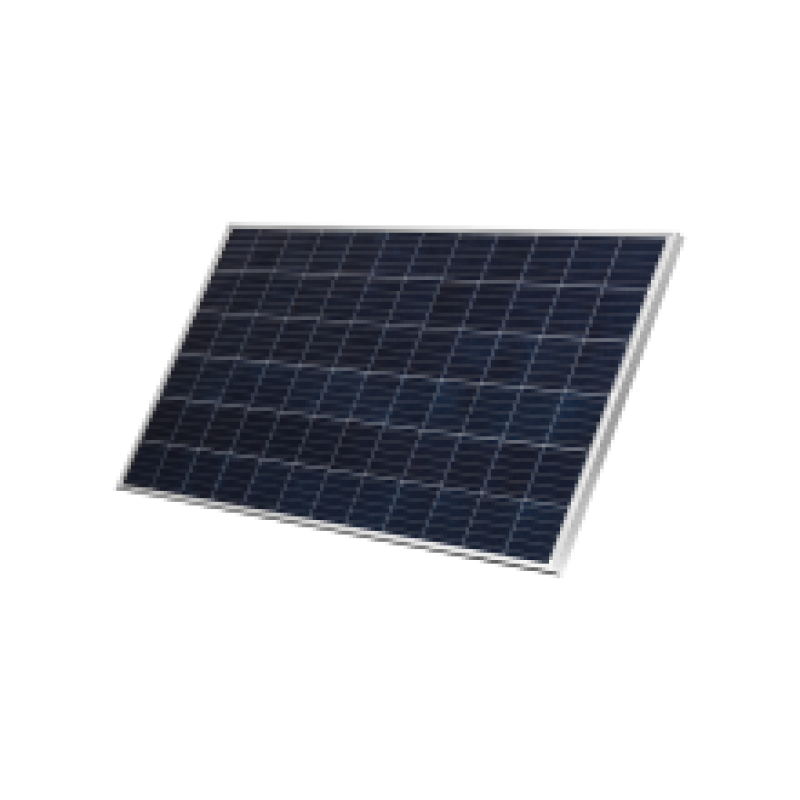

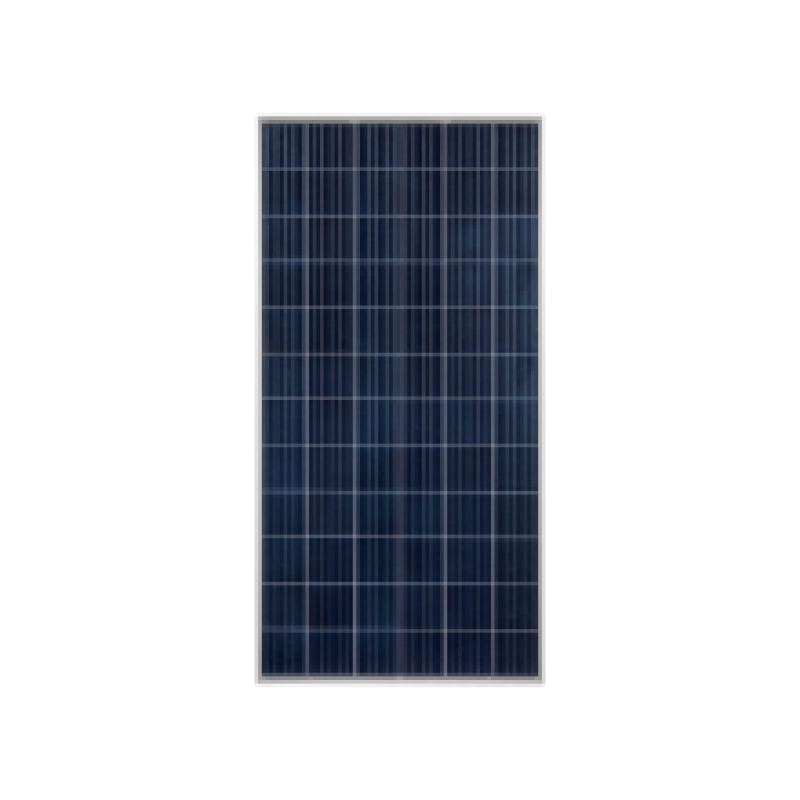

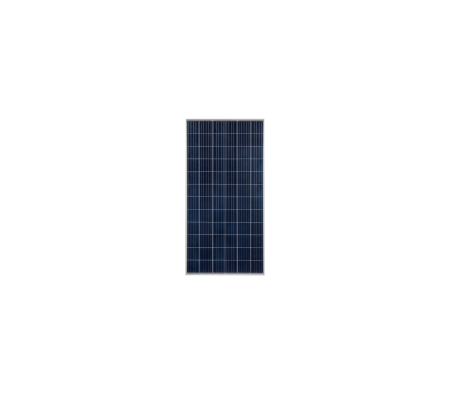

Modelo EMSC 330P
Certificado INMETRO 009733/2019
PERFORMANCE EM STC*
Potência máxima 330 W (+3%)
Tensão máxima de operação 37,15 Vcc
Corrente máxima de operação 8,89 A
Tensão de circuito aberto 45,86 Vcc
Corrente de curto circuito 9,52 A
Eficiência do módulo 17,0 %
* Sob condições de teste (STC) de irradiação de 1000W/2m, espectro AM de 1,5 e temperatura de célula de 25ºC.
PERFORMANCE EM NOCT*
Potência máxima 230,4 W
Tensão máxima de operação 33,92 Vcc
Corrente máxima de operação 6,79 A
Tensão de circuito aberto 42,08 Vcc
Corrente de curto circuito 7,37 A
*Sob condições (NOTC) de irradiação de 800W/m2, espectro AM 1.5, temperatura ambiente de 20ºC, velocidade do vento 1m/s.
ESPECIFICAÇÕES MECÂNICAS
Tipo de célula Policristalino
Dimensões do modulo (L x A x P) 992 x 1960 x 40 mm
Número de células 72
Peso 21,9 kg
Comprimento do cabo 1150 mm
Diodos Bypass 3
Seção transversal do cabo 4 mm²
Material da estrutura Liga de alumínio anodizado
Grau de proteção (módulo / caixa de junção) IP67
CONDIÇÕES DE OPERAÇÃO
Temperatura de operação -40°C - +85ºC
Carga máxima Até 6000 Pa
Conector Compatível com MC4
CARACTERÍSTICAS DE TEMPERATURA
Coeficiente de temperatura máxima (Pmax) -0,408 %/ºC
Coeficiente de temperatura (Voc) -0,311 %/ºC
Coeficiente de temperatura (Isc) +0,050 %/ºC
Temperatura nominal da célula (NOCT) 46±2ºC
EMBALAGEM
Peças por caixa 27
Peças por Container de 20’ HQ 270 peças
Peças por Container de 40’ HQ 648 peças
