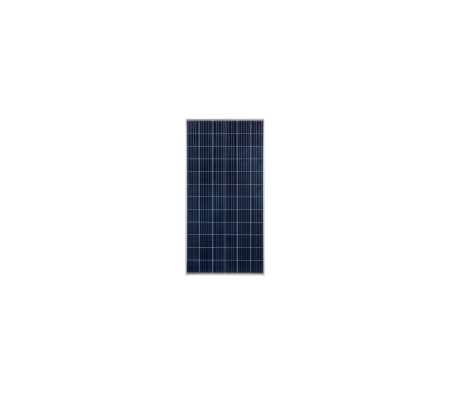

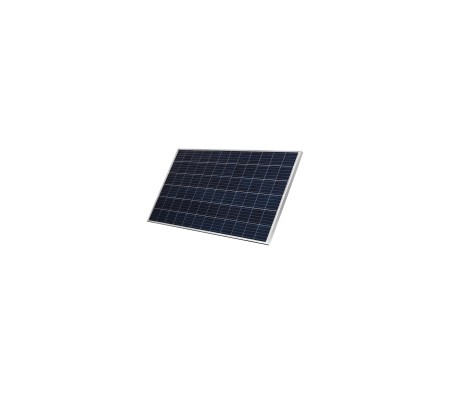

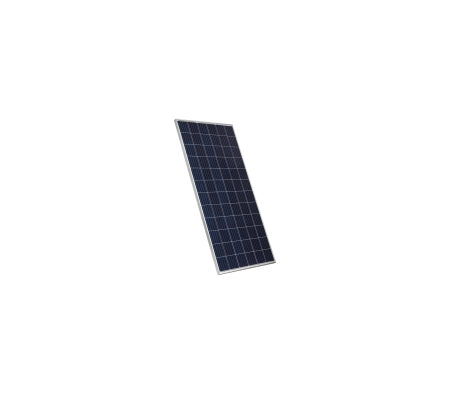

Modelo EMSZ 345P DG
Certificado INMETRO Registro 000365/2020
PERFORMANCE EM STC*
Potência máxima 345 W (+3%)
Tensão máxima de operação 38,0 Vcc
Corrente máxima de operação 9,08 A
Tensão de circuito aberto 47,3 Vcc
Corrente de curto circuito 9,34 A
Eficiência do módulo 17,58%
* Sob Condições Padrão de Teste (STC): irradiância de 1000 W/m², AM de 1,5 e temperatura do módulo de 25°C.
PERFORMANCE EM NOCT*
Potência máxima 257,4 W
Tensão máxima de operação 36,2 Vcc
Corrente máxima de operação 7,11 A
Tensão de circuito aberto 43,5 Vcc
Corrente de curto circuito 7,56 A
* Sob Condições de Temperatura Nominal de Operação Da Célula (NOCT): irradiância de 800 W/m², AM de 1,5, temperatura ambiente de 20°C, vento de 1 m/s.
ESPECIFICAÇÕES MECÂNICAS
Tipo de célula Policristalino
Dimensões das células 156,75 * 156,75 mm
Dimensões do modulo (L x A x P) 992 x 1978 x 30 mm
Número de células 72 (6 x 12)
Peso 25,5 kg
Comprimento do cabo 900 mm
Diodos Bypass 3
Seção transversal do cabo 4 mm²
Conector Compatível com MC4
Grau de proteção (módulo / caixa de junção) IP68
CONDIÇÕES DE OPERAÇÃO
Temperatura de operação -40°C - +85ºC
Carga de neve Até 5400 Pa
Carga de vento Até 2400 Pa
Tensão máxima do Sistema 1500 Vcc
Corrente máxima do fusível 15 A
CARACTERÍSTICAS DE TEMPERATURA
Coeficiente de temperatura máxima (Pmax) -0,408 %/ºC
Coeficiente de temperatura (Voc) -0,31 %/ºC
Coeficiente de temperatura (Isc) +0,06 %/ºC
Temperatura nominal da célula (NOCT) 45±2ºC
30 anos de garantia de desempenho linear
EMBALAGEM
Peças por caixa 36
Peças por Container de 20’ HQ 380 peças
Peças por Container de 40’ HQ 912 peças
