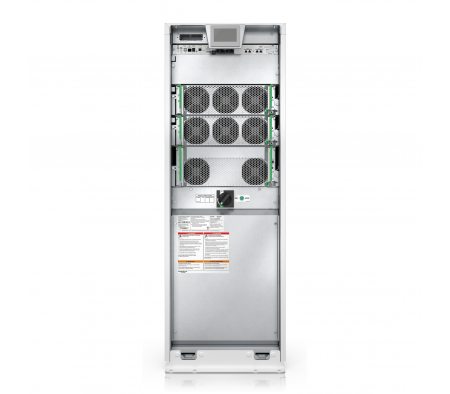

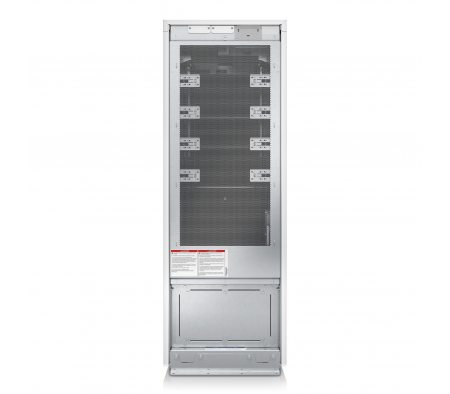

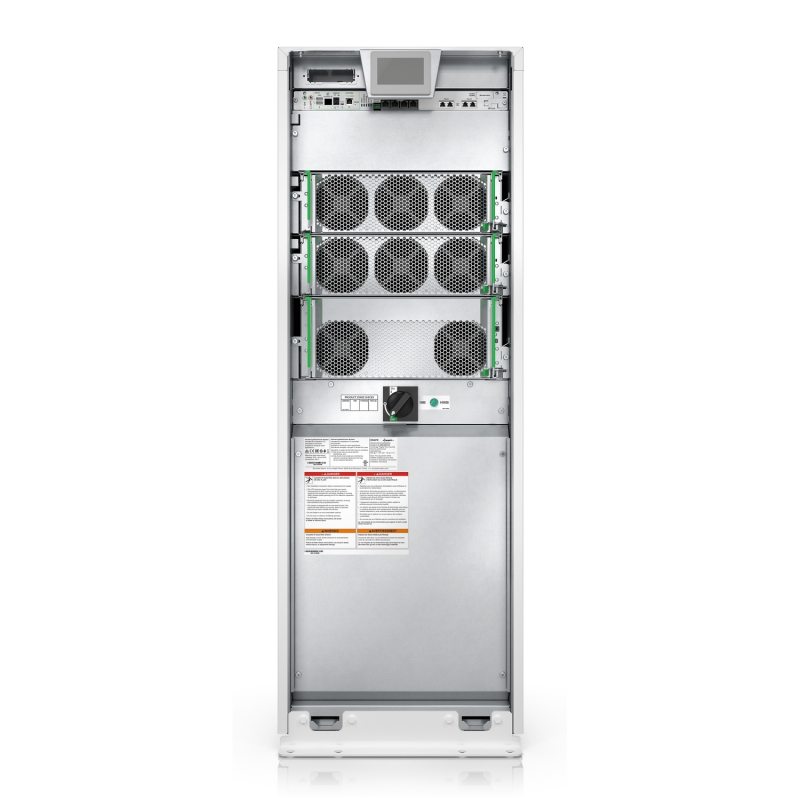

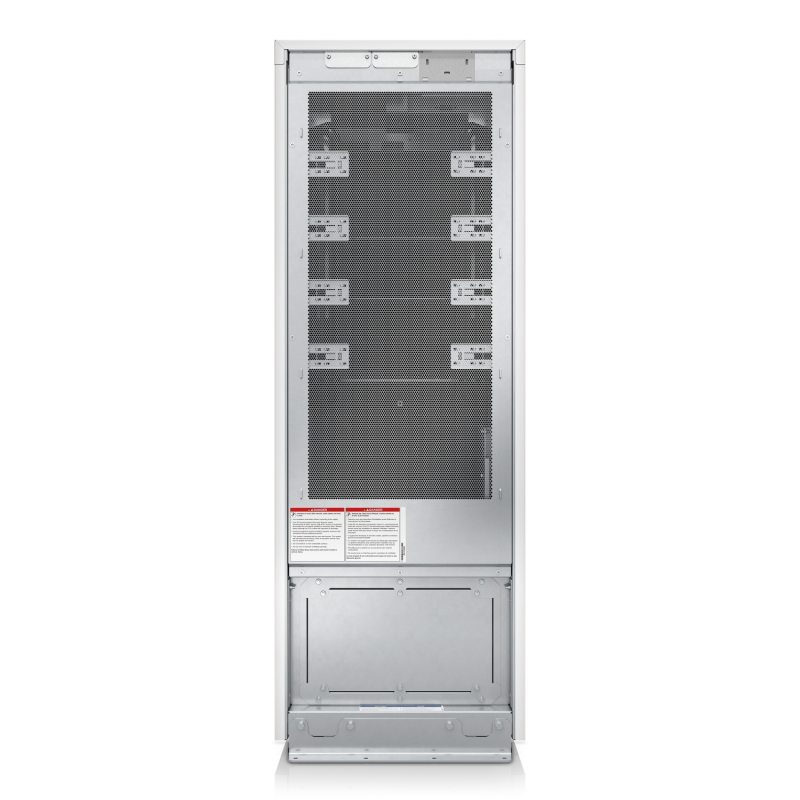

No-break 20KW SCHNEIDER GALAXY VS para Baterias Externas Nobreak SCHNEIDER GALAXY VS de 100 kW e 480 V para baterias externas, startup 5x8
Dados Técnicos

Saída



Capacidade de energia de saída
100.0kWatts / 100.0kVA
Potência Máxima Configurável (Watts)
100.0kWatts / 100.0kVA
Tensão nominal de saída
480V 3PH
Distorção da Tensão de Saída
Inferior a 3%
Freqüência de Saída (sincronizada com rede elétrica)
50 Hz, 60 Hz
Freqüência de Saída (não sincronizada)
60Hz +/- 0,1% para 60Hz nominal, 50Hz +/- 0,1% para 50Hz nominal
Fator de Carga de Crista
2,5
Topologia
Dupla Conversão Online
Tipo de forma de onda
Onda senoidal
Funcionamento com sobrecarga
150% por 1 minuto, 125% por 10 minutos
Distorção Harmônica Total (THD) de Tensão de Saída
_1% linear load and _3% non-linear load
Tolerância da Tensão de Saída
+/-1% after 50ms
Bypass
Bypass estático incluído


Entrada



Tensão nominal de entrada
480V 3PH
Frequência de entrada
40 - 70 Hz
Tipo de Conexão de Entrada
Hard Wire 4-wire (3PH + G)
Intervalo de tensão de entrada ajustável para as principais operações
408 - 552 (480)V
Distorção Harmônica Total na Entrada
Inferior a 3% para plena carga
Tolerância Máxima contra Curtos (lcw)
65.0kAmpéres
Corrente Máxima de Entrada
154.0A
Fator de Potência de Entrada em Plena Carga
0.99


Baterias & Tempo de operação



Tipo de bateria:
Sem bateria interna - usa sistema de bateria externa
Tensão Nominal da Bateria
480-576VDC
Corrente Máxima da Bateria no Final da Descarga
270.0A
Fim de Tensão de Descarga da Bateria
384 Vdc

Comunicação & Gerenciamento



Interface Port(s)
GVS_Cable2ndBatCab, GVS_MBCKIT_UL, GVS_NarrowCBC_Seismic, GVS_NarrowSeismicKit, GVS_Parallel, GVS_WideCBC_Seismic, GVS_WideUPS_AirFilter, GVS_WideUPSMBC_SeismicKit, GVS_XFMRSeismicKit
Painel de controle
Interface do Usuário pelo LCD com Tela de Toque
Alarme sonoro
Alarmes audíveis e visíveis priorizados por gravidade
Quantidade Disponível de Interfaces SmartSlot™
1


Físico



Dimensões máximas de altura
1485mm, 148.5cm
Dimensões máximas de largura
521mm, 52.1cm
Dimensões máximas de profundidade
847mm, 84.7cm
Peso Líquido
250.0kg
Peso para Transporte
275.0kg
Altura do pacote
1680mm, 168.0cm
Largura do pacote
640mm, 64.0cm
Profundidade do pacote
990mm, 99.0cm
Cor
Gloss level 85%, RAL 9003


Ambiental



Temperatura de operação
0 - 40 °C
Umidade Relativa de Operação
0 - 95 (non-condensing) %
Elevação de Operação
0-984.3metros
Temperatura de Armazenamento
-25 to 55 °C
Umidade Relativa de Armazenamento
10 - 80 (non-condensing) %
Elevação de Armazenamento
0-15000metros
Ruído audível a 1 metro da superfície da unidade
61.0dBA
Dissipação térmica online
9499.4BTU/hr
Classe de Proteção
IP 21

Impressão Adicionar ao orçamento
Saiba mais sobre o produto

Nobreak (UPS - Uninterruptible Power Supply) trifásico fácil de implantar e de alta eficiência de 100 kW e 480 V que oferece a melhor proteção de energia para centros de dados da Edge Computing, pequenos e médios, e para ambientes de infraestrutura crítica em instalações comerciais e industriais. Seu projeto compacto, tecnologia de alta densidade e arquitetura modular mantêm o custo total de propriedade baixo e oferecem máximos níveis de eficiência operacional. Os nobreaks Galaxy VS reduzem as perdas de energia em até 66% com o modo ECOnversion patenteado; atingem níveis de eficiência de 99% e permitem economias de energia até superiores aos 97% atingidos no modo normal com as nossas unidades líderes. O nobreak é compatível com a arquitetura EcoStruxure, oferecendo tranquilidade com suas funções, baseadas na nuvem, de monitoramento e gerenciamento remotos através do smartphone. Inclui serviço de startup 5x8. Para mais detalhes sobre autonomia de baterias, consulte os quadros de autonomia publicados na aba Documentos.
