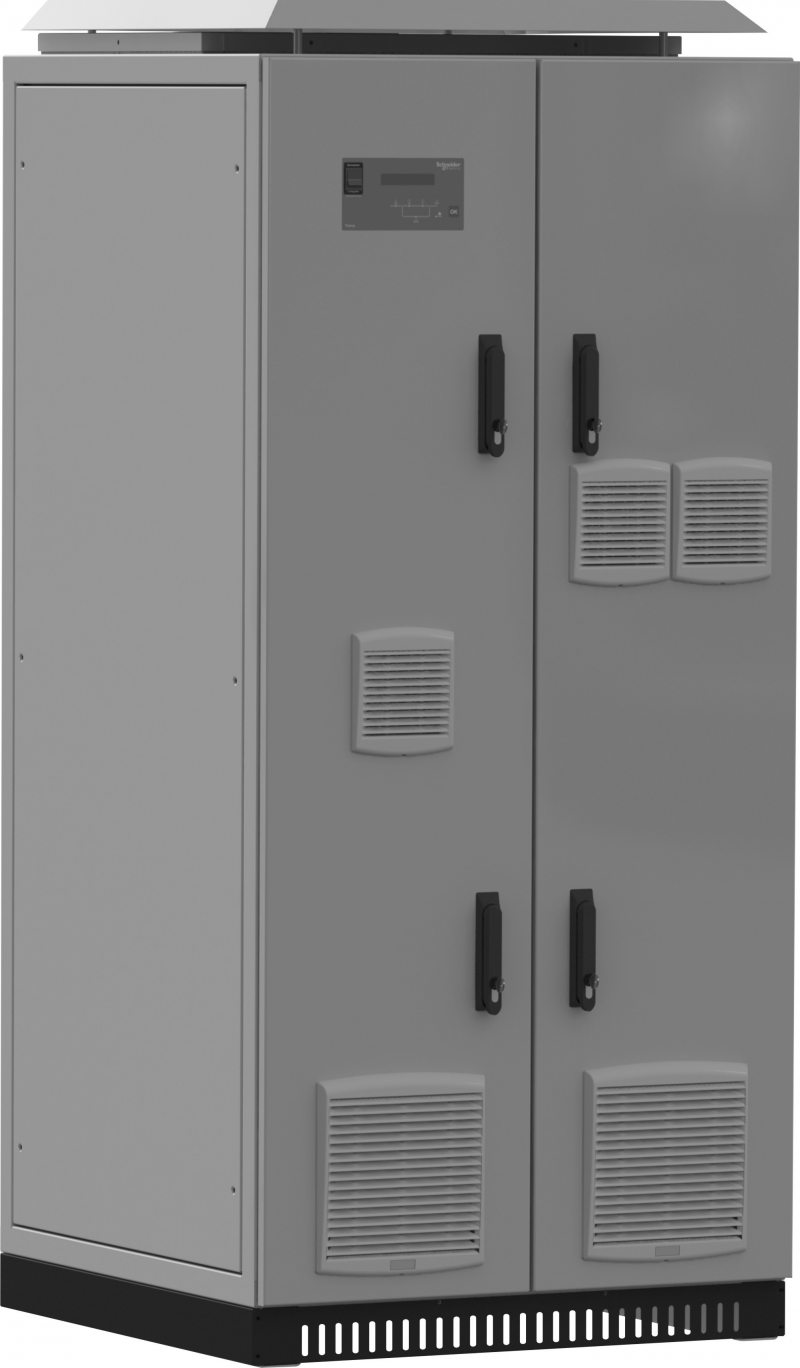

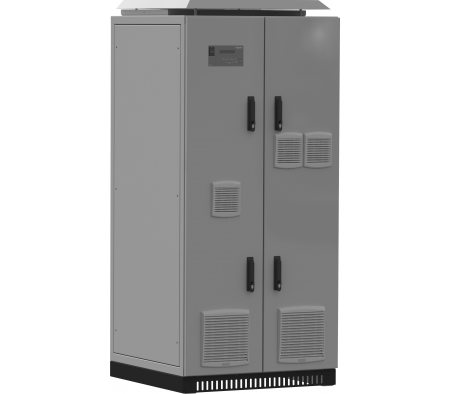

Nobreak 15 KVA SCHNEIDER TRUNNY 150 IP42 Tri / Mono Nobreak 15 KVA SCHNEIDER TRUNNY 150 IP42 Tri / Mono
Dados Técnicos

Entrada



Tensões1: 208V, 220V, 380V, 400V,
440V, 460V ou 480V (3F+N) ou (3F)
Frequência: 60Hz ± 5%
Fator de potência2:> 0,94 / > 0,98 5
Variação admissível de
tensão: +15% / -25%

Configuração: Trifásica



Saída



Tensões1: 115V, 120V,
127V ou 220V1
Regulação estática: ±1%
Frequência: 60Hz ± 0,5 % (faixa
de sincronismo com a entrada)
Estabilidade da frequência:
± 0,1 % (free running)
Regulação dinâmica3: ± 4%
para degrau de 100% de carga
(em 32ms retorna para faixa de ± 2%)
Distorção harmônica: <4% total
Forma de onda: Senoidal (on-line)

Configuração: Monofásica
Sobrecarga: Até 25% - 1 minuto,
25 a 50% - 15 segundos e >50% -
transferência imediata para bypass
Fator de crista: 3:1

Baterias

Tensão nominal DC: 192V
Bateria descarregada:
Desligamento automático do inversor.
Teste de baterias: Verificação
do estado do banco de baterias
manualmente ou via agendamento

Tempo de Transferência

Nulo

Chave Estática

Nobreak <-> Bypass: Sem
interrupção, desde que inversor
sincronizado
Falha no nobreak: Transferência
para bypass (4ms)

Sobrecarga com retorno automático: retorno automático para o inversor após 5s com carga normal

Proteções

Tensão do inversor: subtensão e sobretensão do inversor
Tensão de entrada: sobretensão / subtensão de qualquer uma das fases da entrada

Corrente de saída: Curtocircuito na saída e sobrecarga
Temperatura: Sobreaquecimento do inversor

Display



LCD com backlight (2 linhas x 20 colunas): Tensão (fases da entrada, bypass, inversor, saída e bateria), frequência do inversor, bypass e saída.
Corrente das fases da entrada e de saída, percentual de carga (W e VA), potência de saída (W e VA), temperatura do equipamento, autonomia e percentual de carga das baterias, data, hora e alarmes ativos



Sinalização



Visual (leds): Rede, baterias e inversor (verde), Bypass (amarelo), falha (vermelho)

Sonoro: Fases da entrada e bypass anormal, Sub/Sobretensão na bateria, bateria em descarga, Bateria descarregada, sobrecarga na saída, bypass automático, subtensão/sobretensão no inversor, temperatura equip. maior que 38º, temperatura equip. maior que 40º, curto-circuito na saída, sobretemperatura no inversor, anormalidade no teste de bateria e falha



Ruído Frontal



55dB



Configurações



Modo Silencioso: Permite ou não emissão de quaisquer alarmes sonoros (SIM / NÃO)
Modo Econômico: Manter ou não inversor alimentando cargas na saída quando carga for econômica

Limiar Carga Econômica: aprox. 3% (carga não linear)

Agendamentos Configuração diária/semanal de desligamento, religamento e teste de bateria



Condições ambientais



Temperatura: 0°a 40°C
Umidade: 0% a 95% sem condensação



Peso (s/ baterias)

TRUNNY 150: 275Kg



Dimensões

1800(A) x 800(L) x 800(P) mm

Impressão Adicionar ao orçamento
Saiba mais sobre o produto

Nobreak 15 KVA Schneider Trunny 150 IP42 Trifásico (entrada) monofásico (saída)



Com o cuidado contínuo do enriquecimento tecnológico, a linha Trunny é concebida numa estrutura que contém as características completas de um Sistema Ininterrupto de Potência (UPS) do tipo ON-LINE, DUPLA CONVERSÃO (de acordo com NBR 15.014:2003). Conta ainda
com um design único, moderno e compacto, bem como integrando funções avançadas em seu controle e supervisão, visando ainda maior confiabilidade no fornecimento de energia à carga crítica.
A ampla faixa de tolerância na tensão de alimentação torna sua operação mais imune às
irregularidades da rede (ou do grupo motor-gerador) e ainda prolonga a vida útil do seu banco de baterias.
Conta com proteção na entrada do equipamento e com inversor PWM em alta frequência, totalmente compatível com cargas críticas não-lineares, mantendo operação silenciosa e gerando tensão de saída com baixa distorção harmônica mesmo alimentando cargas deformantes (cargas de informática).
Para maior segurança com menor custo, a linha Trunny fornece acentuadas características para
garantir uma tensão isenta de falhas, oferecendo uma contínua proteção contra distúrbios da tensão comercial AC, além de uma maior performance para suas cargas e para a segurança de suas informações e processos.
