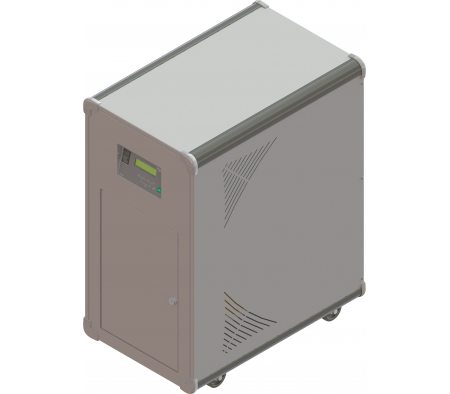

Nobreak 15 KVA SCHNEIDER TRUNNY 150 Tri / Mono Nobreak 15 KVA SCHNEIDER TRUNNY 150 Tri / Mono
Dados Técnicos

Dimensões - Trunny 075 / 100 / 150: 950(A) x 460(L) x 720(P) mm

Peso - Trunny 150: 240kg

Entrada


Tensões1: 220V ou 380V
Variação admissível: +15% / -25%
Frequência: 60Hz ±5%
Configuração: Trifásica (3F+N+T)
Fator de potência2: 0,94 (3)


Saída


Tensões1: 115V a120V ou 220V
Regulação estática: ±1%
Configuração: Monofásica
Frequência: 60Hz ± 0.5% (faixa
de sincronismo com entrada)
Estabilidade da Frequência:± 0.1% (free running)
Regulação Dinâmica: aprox. ±4%
para degrau de carga de100%(4) (em
32ms retorna para a faixa de ±2%)
Distorção Harmônica: <4% total (cargalinear)
Forma de onda: Senoidal (ON-LINE)
Rendimento global: Trunny 075/100 = 85%, Trunny 150/200 = 86%
Fator de crista: 3:1
Sobrecarga: Até 25% - 1minuto; 25% a
50% - 15s; acima de 50% - imediato


Baterias


Tensão DC (Nominal): 192V (16 Bat)
Bateria Desgarregada: Desligamento automático do inversor
Teste de bateria: Verificação do estado das baterias manualmente ou via agendamento


Tempo de transferência


Falha/Retorno da rede: nulo


Chave Estática


Nobreak <-> Bypass: nulo
Falha no Nobreak: 4ms
(Transferência para Bypass)
Sobrecarga com retorno automático:retorno automático para o inversor após 5s com carga normal


Proteções


Tensão do Inversor: Subtensão
e Sobretensão do Inversor
Tensão de Entrada: Sobretensão / Subtensão de qualquer uma das fases da entrada
Corrente de Saída (Inversor): Curtocircuito na Saída e Sobrecarga
Temperatura: Sobretemperatura do Inversor


Sinalização


Visual (Leds): Rede, Bateria e Inversor (verde), Bypass (amarelo), Falha (vermelho)

Sonora: Fases de entrada e bypass anormal; Sub/Sobretensão na bateria; bateria em descarga; bateria descarregada; sobrecarga na saída; bypass automático; subtensão/ sobretensão no inversor; temperatura do equipamento maior que 38°; temperatura do equipamento maior
que 40°; curto-circuito na saída; sobretemperatura no inversor; anormalidade no teste de bateria; falha.


Display


LCD com backlight - 2 linhas x 20 colunas: Tensão (fases da entrada, bypass, inversor, saída e bateria), frequência do inversor, bypass e saída. Corrente das fases da entrada e de saída, percentual de carga (kVA), potência de saída (kVA), temperatura do equipamento, autonomia e percentual de carga das baterias, data, hora e alarmes ativos


Configurações


Modo Silencioso: Permite ou não emissão de quais quer alarmes sonoros (SIM/NÃO)
Modo Econômico: Manter ou não inversor alimentando cargas na saída quando a carga for econômica
Limiar Carga Econômica: aprox. 3% (carga não linear)
Agendamentos: Configuração diária / semanal de desligamento, religamento e teste de bateria.


Comunicação


Serial: 1 porta RS232


Ruído Frontal


A 1 metro: <55dB


Condições Ambientais


Temperatura: 0°C a 40°C
Umidade: 0% a 95% sem condensação

Impressão Adicionar ao orçamento
Saiba mais sobre o produto

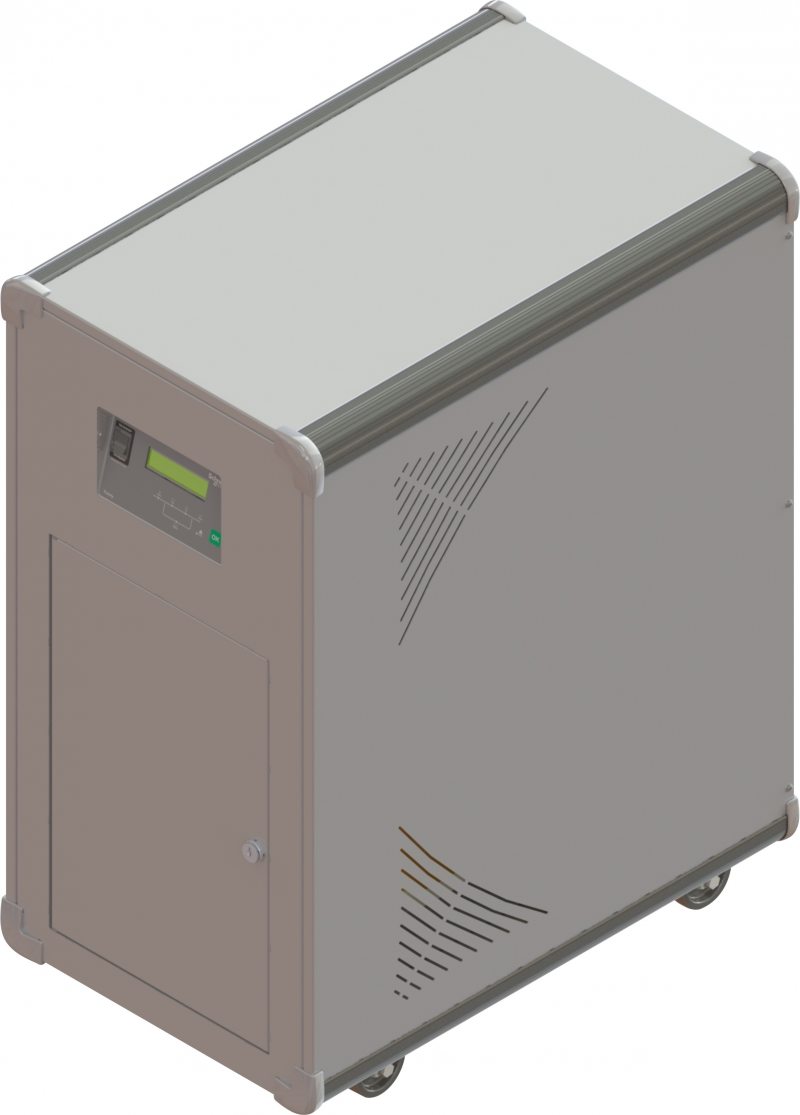

Nobreak 15 KVA Schneider Trunny 150 Trifásico (Entrada) – Monofásico (Saída)

Com o cuidado contínuo do enriquecimento tecnológico, a linha Trunny é concebida numa estrutura que contém as características completas de um Sistema Ininterrupto de Potência (UPS) do tipo ON-LINE, DUPLA CONVERSÃO (de acordo com NBR 15.014:2003). Conta ainda
com um design único, moderno e compacto, bem como integrando funções avançadas em seu controle e supervisão, visando ainda maior confiabilidade no fornecimento de energia à carga crítica.
A ampla faixa de tolerância na tensão de alimentação torna sua operação mais imune às
irregularidades da rede (ou do grupo motor-gerador) e ainda prolonga a vida útil do seu banco de baterias.
Conta com proteção na entrada do equipamento e com inversor PWM em alta frequência, totalmente compatível com cargas críticas não-lineares, mantendo operação silenciosa e gerando tensão de saída com baixa distorção harmônica mesmo alimentando cargas deformantes (cargas de informática).
Para maior segurança com menor custo, a linha Trunny fornece acentuadas características para
garantir uma tensão isenta de falhas, oferecendo uma contínua proteção contra distúrbios da tensão comercial AC, além de uma maior performance para suas cargas e para a segurança de suas informações.

• Tensão: 220V/380V (Entrada) - 120V/220V (Saída)
• Gerenciamento TCP/IP
• Operação com baterias
estacionárias e seladas VRLA
• Possibilidade de elevar grau de proteção até IP41
• Confiabilidade total com operação Hot Stand-by
• Transformador isolador interno na
saída e opcional no bypass.
• Aplicações: Agências Bancárias, Lojas
de Departamentos, Supermercados
