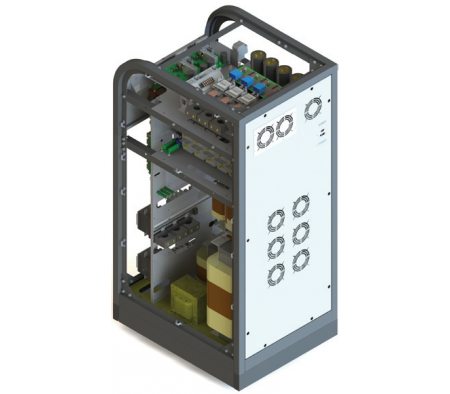

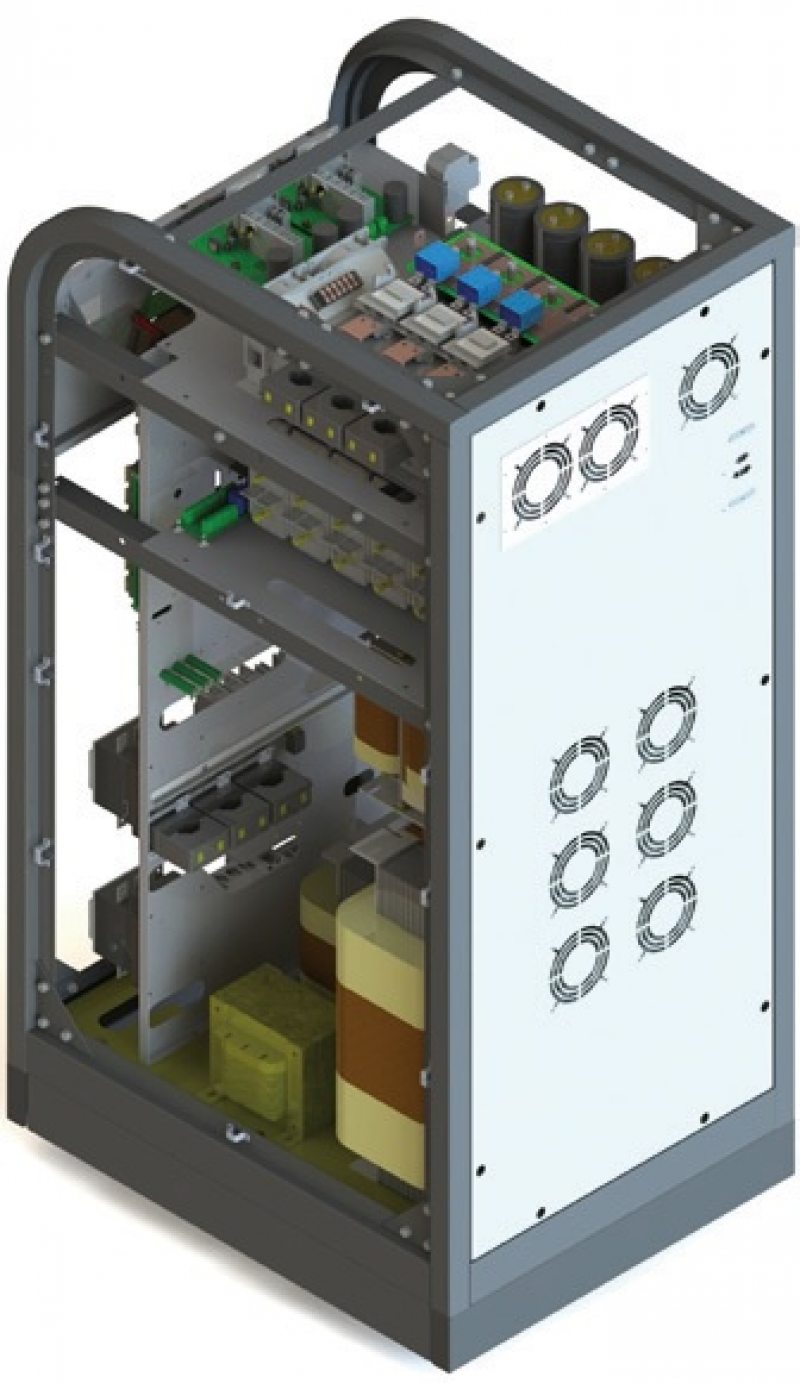

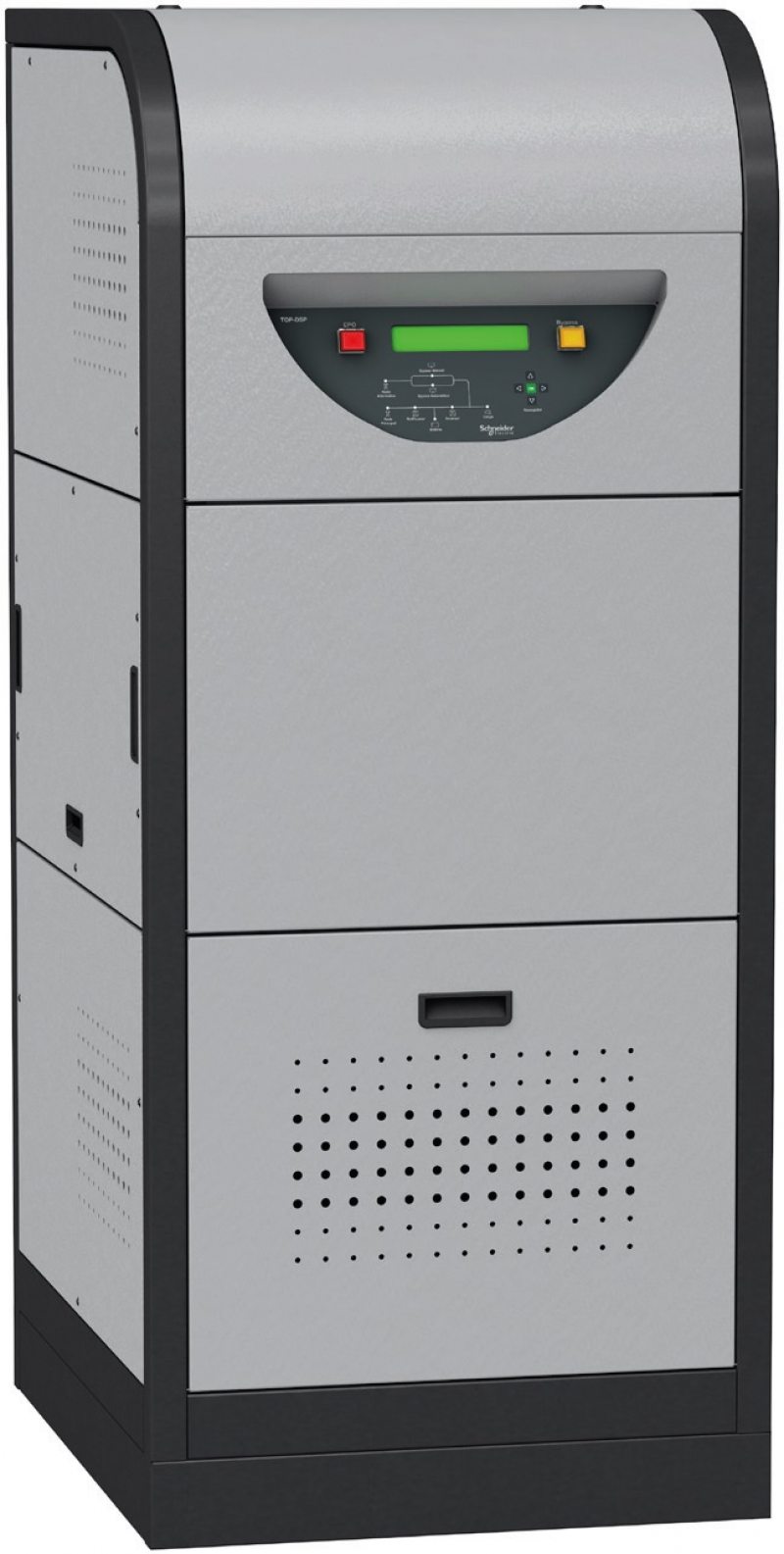

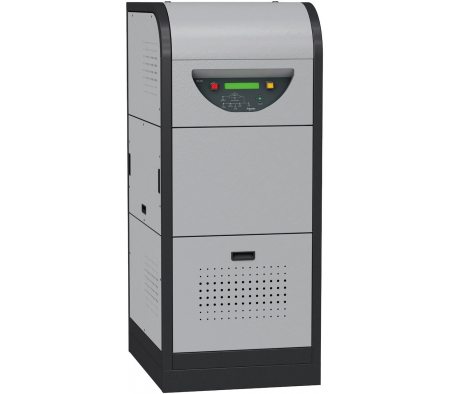

Nobreak 200 KVA SCHNEIDER TOP DSP 2000 220V / 380V Nobreak 200 KVA SCHNEIDER TOP DSP 2000 220V / 380V trifásico
Dados Técnicos

Peso (sem baterias) - Top DSP 2000: 2000kg

Dimensões - Top DSP 2000/2250/2500/3000:1960(A) x 1310 (L) x 1840(P) mm

Entrada


Tensões1: 380V ou 220V (3F+N)
Frequência: 60Hz ± 5% (retifi cador) / 60Hz ± 0,5% a 5% (selecionável na chave estática)
Fator de potência (indice 4):> 0,95 / 0,98 / 0,99
Variação admissível de tensão: ±15%
Confi guração: Trifásica

Saída


Tensões1: 380V ou 220V (3F+N)
Regulação estática: ±1%
Confi guração: Trifásica
Frequência: 60Hz com estabilidade
de ± 0,05 % (free-running)
Regulação dinâmica3: ±5% para
degrau de 100% de carga -
Recuperação em dois ciclos
Distorção harmônica: < 2%
Forma de onda: Senoidal (on-line)



Baterias
Tensão DC: 336V (28 baterias)
Bateria baixa: Desligamento automático


Chave Estática
Nobreak Bypass: Sem interrupção,
desde que inversor sincronizado
e sequência de fases correta
Falha do nobreak: Transferência para bypass


Sinalização
Display de cristal líquido: Eventos,
grandezas do equipamento e relógio
Led bicolor: Rede alternativa,
rede principal, retifi cador,
inversor, carga e baterias
Led vermelho: Bypass manual
Led amarelo: Bypass automático


Proteções
Barramento CC: CC alta, CC baixa e Sobrecarga do barramento
Tensão de entrada: CA alta e CA baixa
Tensão de saída: CA alta e CA baixa
Corrente de saída: Curtocircuito e sobrecarga
Bypass: CA alta, CA baixa, frequência anormal e sequência de fases incorreta
Temperatura: Sobreaquecimento no conjunto retifi cador/inversor


Alarmes
Bateria em descarga: Intervalo
de 4 segundos - resetável
Final de descarga: Intervalo de
2 segundos - resetável
Sobrecarga: Intervalo de 1
segundo - resetável
Em bypass automático: Intervalo de 1
segundo - dois toques seguidos - resetável
Temperatura > 38ºC: Intervalo de 1
segundo - dois toques seguidos - resetável
Sobretemperatura no inversor:Contínuo - resetável
CA alta/baixa na saída:Contínuo - resetável
Sub/sobretensão na bateria: Contínuo - resetável
Sobretensão barramento CC:Contínuo - resetável
Temperatura > 40ºC:Contínuo - resetável
Temperatura interna crítica: Contínuo - resetável
Falha no carregador de baterias: Contínuo - resetável
Falha seq. de fase do bypass: Contínuo - resetável


Condições Ambientais
Temperatura: 0° a 40°C
Umidade: 10% a 95% sem condensação

Impressão Adicionar ao orçamento
Saiba mais sobre o produto

Nobreak 200 KVA Schneider Top DSP 2000 220V / 380V trifásico

Gerenciamento TCP/IP
• Operação com baterias estacionárias e seladas
VRLA
• Possibilidade de elevar grau de proteção até IP41
• Operação em paralelo até 6 unidades ou Hot
Stand-by
• Retifi cador 6 pulsos,12 pulsos ou IGBT
• Solução completa
• Aplicações: Eletrocentros, Concessionárias de
Energia, Hospitais, Indústrias, Call-centers
