ESPECIFICAÇÕES TÉCNICAS
Entrada
Tensão:
• Trifásica: 220 V ou 380 V (standard) Outras tensões sob consulta
Variação Admissível:
•± 15% da tensão nominal
Frequência:
50 ou 60 Hz
Variação de Frequência Admissível:
± 8%
Configuração:
•Trifásica: 3F + N + T
Fator de Potência:
• 0.99
Saída
Tensão:
• Trifásica: 220 V ou 380 V (standard) Outras tensões sob consulta
Potências Disponíveis:
• 10 / 15 / 20 / 30 kW/kVA(220 V)
• 10 / 15 / 20 / 30 / 40 kVA kW/kVA (380 V)
Modelos de 10 a 30 kVA com bateria interna
Regulação Estática:
± 1% nominal
Frequência:
50 ou 60 Hz
Variação de Frequência:
• ± 0,05% em modo bateria
Configuração:
• Trifásica: 3F +N + T
Fator de Potência:
• 0.9 • 0.99*
Forma de Onda:
senoidal
Distorção Harmônica THD:
inferior a 1%, total
Fator de Crista: 3:1
Capacidade de Sobrecarga: 125% durante 25s
Rendimento: 98%
Medições
True RMS
Potência de Saída em kVA
Potência de Saída em kW
Fator de Potência de Saída
Tensão de Saída
Corrente de Saída
Frequência de Saída
Tensão de Bateria
Corrente de Bateria
Fator de Potência de Entrada
Tensão de Entrada
Corrente de Entrada
Frequência de Entrada
Alarmes
Controlados pelo processador DSP
Tipos de Alarmes:
•Sonoros:
» Falta de Rede: 1 toque a cada 4 s
»Pré-alarme das Baterias: 1 toque por segundo
» Falha Interna do No-Break: alarme contínuo
•Mensagens de Alerta:
»Display de Cristal Líquido
» Software IP Power via TCP/IP
»Mensagem por e-mail, celular ou pop-up:
-Operação Normal
- Falha de Rede
- Pré-alarme de Baterias
- Bypass Estático Ativo
- Bypass Manual Ativo
- Sobrecarga de Saída
- Falha
Características Físicas e Mecânicas
Dimensões Compactas
Display TFT 4,3" Touch Screen
Estrutura do Gabinete:
• Rack: metálico
• Tampas laterais e superior removíveis
• Acabamento: pintura epóxi-pó na cor grafite com tratamento térmico e anticorrosivo
Ventilação: forçada, com controle digital de velocidade pelo DSP
Porta de Comunicação:
• Serial RS232C Isolada Full Duplex -DB9 Fêmea
•Contato Seco DB9 Fêmea
•RJ45 - Ethernet
Interfaces de Gerenciamento
Mono e multiusuário, cliente-server, mult-server
Vários servidores em um único No-Break
Ferramentas de Shutdown e Gerenciamento
Protocolos:
•Serial RS232
•Serial RS485
•SNMP / Telnet / http / TCP/IP
Softwares de Gerenciamento
•Adaptador SNMP
Ambientes e Sistemas Operacionais
•Windows 7 / 8 / 10
•Linux ( Marcas dos respectivos fabricantes )
MODELOS COM BATERIAS INTERNAS
| MODELO | POTENCIA | DIMENSÕES | PESO (COM BAT) KG |
| 10000 | 10,0 | 680 X 415 X 835 | 138 |
| 10000 | 10,0 | 680 X 415 X 835 | 178 |
| 15000 | 15,0 | 680 X 415 X 835 | 196 |
| 15000 | 15,0 | 680 X 415 X 835 | 196 |
| 20000 | 20,0 | 680 X 415 X 835 | 196 |
| 20000 | 20,0 | 830 X 415 X 940 | 196 |
| 30000 | 30,0 | 830 X 415 X 940 | 253 |
MODELOS SEM BATERIAS INTERNAS
| MODELO | POTÊNCIA | DIMENSÕES FISICAS | PESO (SEM BAT) KG |
| 10000 | 10,0 | 680 X 415 X 835 | 80 |
| 15000 | 15,0 | 680 X 415 X 835 | 80 |
| 20000 | 20,0 | 830 X 415 X 940 | 95 |
| 20000 | 20,0 | 680 X 415 X 835 | 80 |
| 30000 | 30,0 | 830 X 415 X 940 | 95 |
| 40000 | 40,0 | 830 X 415 X 940 | 95 |

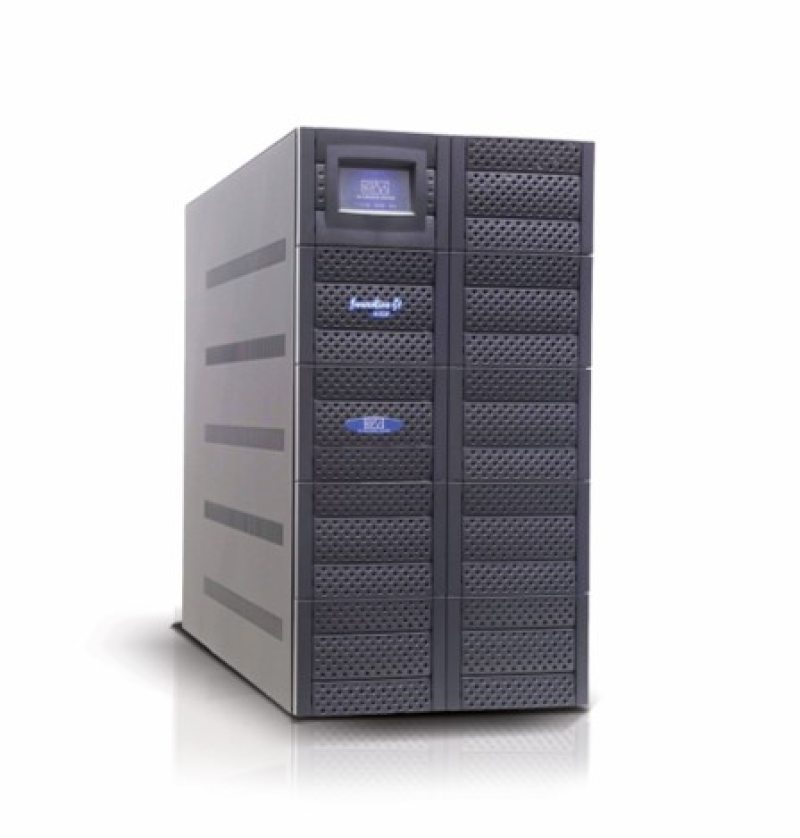

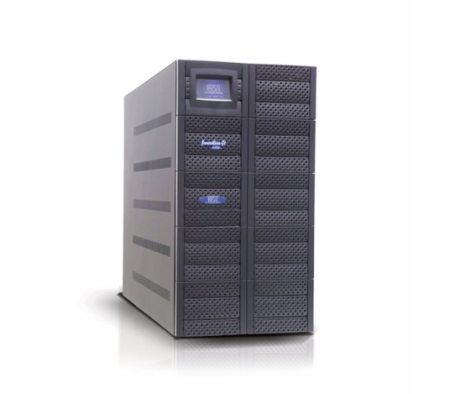

Toda a linha de No-Breaks Innovation S1 conta com alto fator de potência de entrada e saída e com a tecnologia Dupla Conversão Transformerless que proporciona maior eficiência energética e confiabilidade, tornando-os ideais para aplicações de missão crítica. Desta forma, protegem as aplicações nas quais a continuidade da operação é de fundamental importância.
Projetados com o uso intenso dos recursos da tecnologia DSP, os No-Breaks Innovation S1 agregam novos e avançados recursos que estabelecem um novo conceito em desenvolvimento, no qual o firmware dos equipamentos pode ser atualizado acrescentando novas funções em unidades já instaladas.
