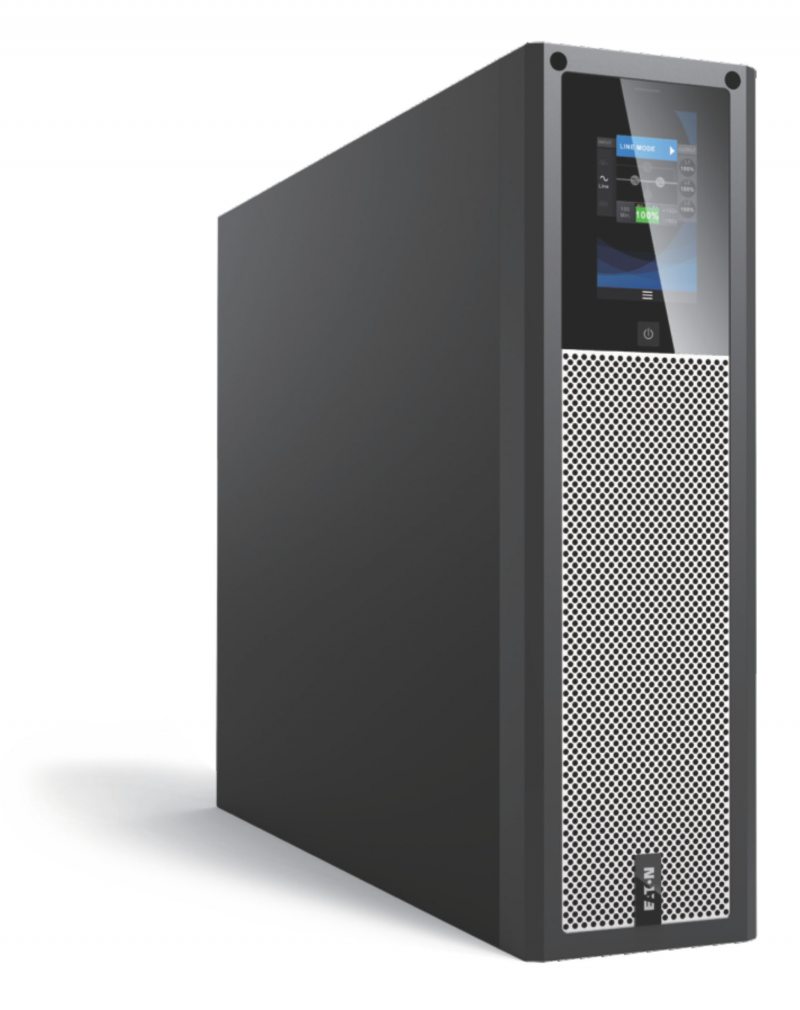

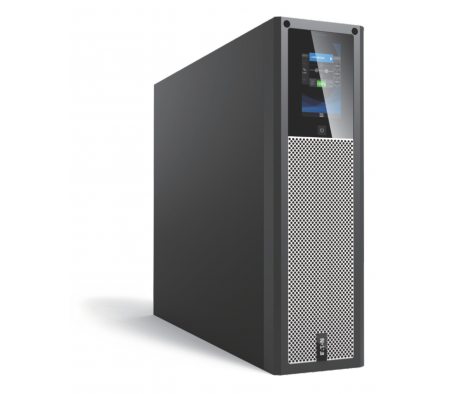

Modelo do no-break

9SX20KPM

Entrada

Tensão nominal de entrada

1 fase 220/230 / 240V; Trifásico 380/400 / 415V

Faixa de tensão de entrada

160V-300V de carga total; 100V-160V de descarga

Frequência de entrada nominal

50Hz/60Hz

Faixa de freqüência de entrada

40Hz/70Hz

F. bloqueio de frequência de entrada

Sistema 50Hz: 45Hz a 55Hz; Sistema 60Hz: 54 Hz a 66 Hz

Compatibilidade do sistema

TN-S / IT

Fator de potência de entrada (FP)

> 0,995, monofásica e trifásica

THDi

≤ 3% de carga linear; ≤ 5% de carga não linear

Saída

Conexão de fase de entrada e saída

Entrada-saída 3-1, 3-3, 1-1

Tensão nominal de saída

1 fase 220 / 230 / 240V; Trifásico 380 / 400 / 415V

Frequência de saída nominal

50Hz/60Hz

Potência nominal de saída

20KVA

Potência ativa de saída nominal

20KW

FP máximo

1

Variação de tensão

±1%

THDV

≤1% carga linear; ≤3% carga não-linear

Taxa de crista de carga

≥3:1

Conexão de saída

Bloco de terminais

Capacidade de sobrecarga em modo online (na tensão nominal)

105%<Carga≤125%: 10min 125%<Carga≤150%: 1min

>150% :0.5s

Bateria e carregador

EBM

No-break sem baterias internas. 2 EBM padrão

Número EBM

máximo 6 x 2

Tensão da bateria

± 192V a ± 240V con?gurável*

Corrente de carga

0 a 13A configurável

Tempo de carga

3 horas a 90% (2 EBM)

Eficiência

Modo online

até 96%

Modo ECO ou ESS

até 98,8%

Outro modo de operação

TCFC (tensão constante e frequência constante)

Sem redução de capacidade no modo 3-3, 3-1; Redução para 60% no modo 1-1

Modo paralelo

Máximo de 3 (placa paralela integrada)

Interface

Tela

Touch LCD colorido (com sensor de gravidade)

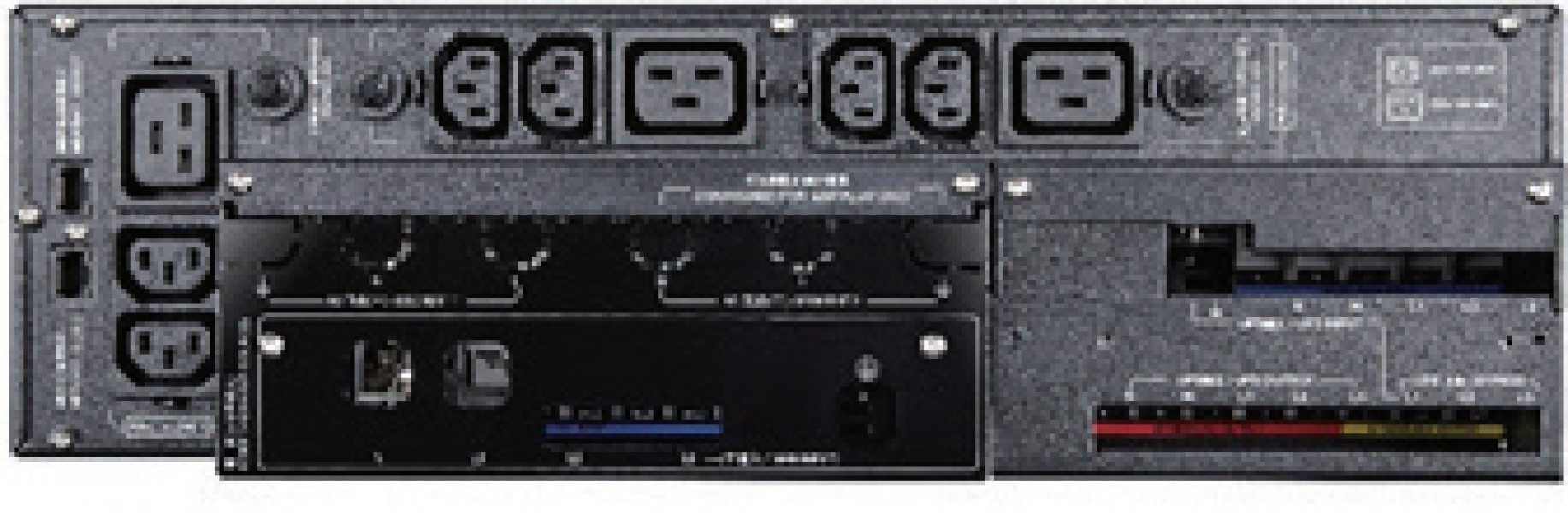

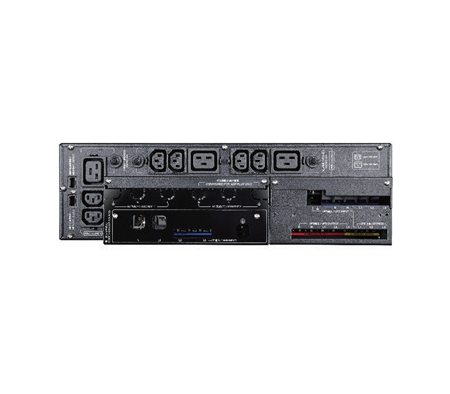

Porta de conectividade

Rs232 DB9; USB 2.0 tipo B; contato seco entrada/saída programável; Slot inteligente

Especi?cações técnicas

Modelo

9SX20KPM

Dimensões físicas

Dimensões (AxLxP)

129mm x 438mm x 589mm

Peso líquido (Kg)

23,7

Ambiente

Temperatura de operação

0°C a 50°C (0 a 40 sem redução de capacidade, 40°C a 50°C com redução de 50%)

Temperatura de armazenamento

-25°C a 60°C

Umidade relativa

0 a 95%

Altitude de operação

0 a 4000m (0 a 1000m sem redução de capacidade, 1000m a 4000m com redução de 1% a cada 100m)

Ruído

≤55dB

Tempo de garantia

1 ano

Certificação

Segurança

CE/TLC/RCM

Economia de energia

CQC

EBM

Dimensões (AxLxP)

129mm x 438 x 589mm

Peso líquido (Kg)

EBM * 2 (±192V): 103,6 EBM * 2 (± 240V)* : 124,2

MBP (bypass de manutenção)

Dimensões (AxLxP)

129mm x 438 x 489mm

Peso líquido (Kg)

21.5
