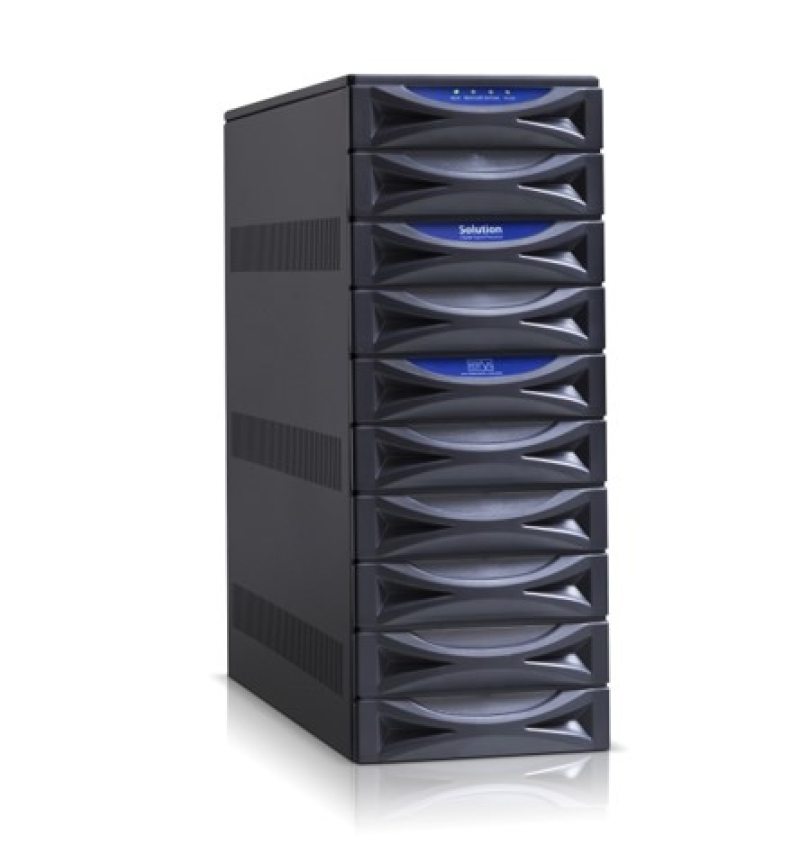

ESPECIFICAÇÕES TÉCNICAS

Tecnologia: On Line - Dupla Conversão

Retificador - Inversor - Banco de Baterias

Bypass Estático Isolado ( opcional )

Controle Digital Microprocessado DSP

Inversor a Módulo IGBT de Alta Freqüência

Upgrade de Firmware Entrada

Tensão:

•220 V ( standard )

•110 V ( opcional )

•Bivolt 110 e 220 V ( opcional )

Variação Admissível: ± 15% da tensão nominal

Freqüência: 50 ou 60 Hz

Variação de Freqüência Admissível: ± 6%

Configuração: monofásica: F + N + T ou F + F + T

Saída

Tensão:

• 110 V ( standard )

• 220 V ( standard )

Potências Disponíveis:

• 2/3/5/7,5/10/15 kVA

Regulação Estática: ± 1% nominal

Freqüência: 50 ou 60 Hz

Variação de Freqüência: ±0,05% em modo bateria

Configuração: monofásica F + N + T ou F + F + T

Forma de Onda: senoidal

Distorção Harmônica THD: inferior a 1% total

Fator de Crista: 3:1

Capacidade de Sobrecarga: • 125% durante 25 segundos

Proteção de Curto-Circuito: Sim

Corrente de Curto-Circuito: 2 x I nominal

Rendimento: 90%

Transformador Isolador

Baterias

Tensão de Linha: • 96 VDC ( 2 e 3 kVA ) •192 VDC ( 5 a 15 kVA )

Sistema de Recarga: controlado, automático

Tempo de Recarga: 8 a 10 horas para 90% da carga

Tipo: seladas, isentas de manutenção

By-pass estático

Acionamento: automático controlado pelo DSP

Tempo de Transferência: 0 ms (nulo)

Retransferência ao Modo Normal: automática

Proteções Elétricas

Sub e Sobre Tensão de Entrada e Saída

Sub e Sobre Tensão DC e Bateria

Sobrecarga e Curto-circuito

Mínima descarga de bateria

Sobre temperatura

Alarmes

Controlados pelo processador DSP

Tipos de Alarmes:

• Sonoros:

   » Autocheck Inicialização

   » Falta de Rede

   » Freqüência da Rede Fora da Faixa

   » Pré-alarme das Baterias

   » Sobrecarga do Inversor

   » Falha Interna do No-Break

• Sinalização: Leds de Status do Painel

» Autocheck Inicialização

» Operação Normal

» Rede Presente

» Inversor Ativado

» Falha de Rede

» Pré-alarme de Bateria

» Bateria Descarregada

» Sobrecarga do Inversor

» Freqüência da Rede Fora de Faixa

» Falha Interna

Características de operação

Ruído Audível: 55 dBA a 60 dBA a 1 metro

MTBF (Mean Time Between Failures): 50 mil horas

MTTR (Mean Time To Repair): 30 minutos

Temperatura ambiente:

• No-Break: 0ºC a 40ºC

• Baterias: 0ºC a 30ºC

• Recomendada: 20ºC a 25ºC

Umidade Relativa:

• 0% a 95% sem condensação

• Recomendada: 45% a 55%

Atitude: até 1.000m

Tipo de Ambiente Recomendado:

• Interno, instalação abrigada

• Atmosfera: limpa, livre de partículas condutivas, gases tóxicos, líquidos e inflamáveis.

• Grau de Proteção: IP-20

Software IP Power

Conexão Remota via Adaptador SNMP NetMate

Registro de Eventos

Shutdown Automático

Envio de Alarmes por e-mail

Medições:

   » Potência de Saída em %

   » Tensão de Saída

   » Tensão de Bateria

   » Tensão de Entrada

   » Freqüência de Entrada

Características Físicas e Mecânicas

Dimensões Compactas

Estrutura do Gabinete:

• Rack: metálico, monobloco

• Acabamento: pintura epóxi-pó na cor grafite com tratamento térmico e anti-corrosivo

Transformador Isolador: com blindagem eletrostática

Porta de Comunicação:

•Serial RS232C Isolada Full Duplex -DB9 Fêmea

•Contato Seco DB9 Fêmea

MODELOS COM BATERIAS INTERNAS
