ESPECIFICAÇÕES TÉCNICAS
Entrada
Tensão:
• 380/400/415V
• 200/208/220V
Variação Admissível: ± 25% da tensão nominal
Freqüência: 50/60 Hz
Variação de Freqüência Admissível: ± 8%
Configuração: 3F + N + T
Fator de Potência: 0,99
Saída
Tensão:
• 380/400/415V
• 200/208/220V
Potências Disponíveis:
• 380/400/415V - 25 e 50 kW Modular
• 200/208/220V- 30 kW Modular
Regulação Estática: ± 1% nominal
Freqüência: 50 / 60 Hz
Variação de Freqüência: 0,10%
Configuração: 3F + N + T
Forma de Onda: senoidal
Distorção Harmônica THD: ≤ 1% carga linear
Fator de Crista: 3:1
Capacidade de Sobrecarga:
• 110% por 1 hora; 125% por 10 minutos;
• 150% por 1min; 150% por 200 ms.
Rendimento: 95%
Medições
True RMS
Potência de saída em kVA
Potência de saída em kW
Fator de Potência de saída
Tensão de Saída
Frequência de Saída
Tensão de Bateria
Corrente de Bateria
Fator de Potência de Entrada
Tensão de Entrada
Corrente de Entrada
Frequência de Entrada
Alarmes
Controlados pelo processador DSP
Tipos de Alarmes:
• Sonoros:
» Falta de Rede - 1 toque a cada 4 segundos
» Pré-alarme das Baterias: 1 toque por segundo
» Falha Interna do No-Break: alarme contínuo
• Mensagens de alerta:
» Display de Cristal líquido
» Display em LCD
» Mensagem por e-mail, celular ou pop-up:
- Operação Normal
- Falha de Rede
- Pré-alarme de Baterias
- Bypass Estático ativo
- Bypass Manual ativo
- Sobrecarga de Saída
- Falha Interna
Características Físicas e Mecânicas
Dimensões Compactas
Display LCD - cristal líquido retro-iluminado
Estrutura do Gabinete:
• Rack: metálico
• Acabamento: pintura epóxi-pó na cor grafite com tratamento térmico e anti-corrosivo
• Ventilação: forçada, com controle digital de velocidade pelo DSP
• Porta de Comunicação:
» Serial RS232C Isolada
Interfaces de Gerenciamento
Mono e multi-usuário, client-server e multiservidores
Ferramentas de Shutdown e Gerenciamento
Protocolos:
• Serial Rs232
• Serial Rs485
• Modbus
• SNMP / Telnet / http / TCP/IP
Softwares de Gerenciamento:
• Adaptador SNMP V1, V2, V3. n Ambientes e Sistemas Operacionais
• Windows 10
• Linux
Módulo No-Break 25 kW - 380/400/415V
| MODELO | POTENCIA(KVA) | Dimensões Físicas alt x larg x prof mm | Peso (sem baterias) kg |
| 25000 | 25,0 | 436 x 85 x 677 | 18 |
Gabinete para Módulo 25kW - 380/400/415V
| MODELO | POTENCIA(KVA) | Dimensões Físicas alt x larg x prof mm | Peso (sem baterias) kg |
| 150000 | 150,0 | 482 x 931 x 916 | 150 |
Módulo No-Break 30 kW - 200/208/220V
| MODELO | POTENCIA(KVA) | Dimensões Físicas alt x larg x prof mm | Peso (sem baterias) kg |
| 30000 | 30,0 | 510 x 178 x 700 | 45 |
Gabinete para Módulo 30 kW - 200/208/220V
| MODELO | POTENCIA | DIMENSÕES | PESO (COM BAT) KG |
| 60000 | 100,0 | 600 x 1150 x 980 | 120 |
| 120000 | 120,0 | 650 x 1600 x 960 | 170 |
| 180000 | 180,0 | 650 x 2000 x 970 | 220 |
| 300000 | 300,0 | 1300 x 2000 x 1100 | 450 |
Módulo No-Break 50 kW - 380/400/415V
| MODELO | POTENCIA(KVA) | Dimensões Físicas alt x larg x prof mm | Peso (sem baterias) kg |
| 50000 | 50,0 | 510 x 178 x 700 | 45 |
Gabinete para Módulo 50kW - 380/400/415V
| MODELO | POTÊNCIA | DIMENSÕES FISICAS | PESO (SEM BAT) KG |
| 100000 | 100,0 | 600 x 1150 x 980 | 120 |
| 200000 | 200,0 | 650 x 1600 x 960 | 170 |
| 300000 | 300,0 | 650 x 2000 x 970 | 220 |
| 500000 | 500,0 | 1300 x 2000 x 1100 | 450 |

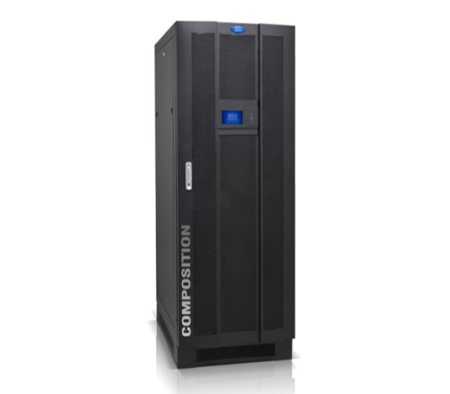

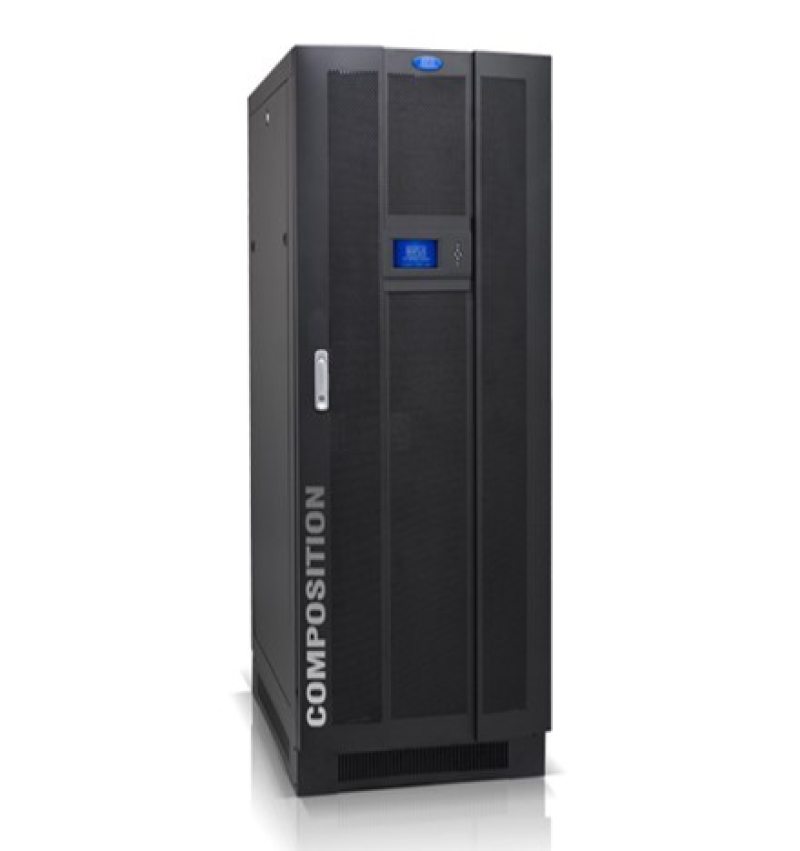

Toda a linha de No-Breaks Composition conta com a tecnologia DSP. Característica que proporciona alta performance e confiabilidade, tornando-os ideais para aplicações de missão crítica. Ou seja, protegem as aplicações nas quais a continuidade da operação é de fundamental importância. Projetados com o uso intenso dos recursos da tecnologia DSP, os No-Breaks Composition agregam novos e avançados recursos que estabelecem um novo conceito em desenvolvimento, no qual o firmware dos equipamentos pode ser atualizado acrescentando novas funções em unidades já instaladas.
Rack 100 kVA – 05 módulos 380V
Rack 200 kVA – 10 módulos 380V
Rack 500 kVA – 10 módulos 380V
Rack 100 kVA – 05 módulos 220V
Rack 160 kVA – 08 módulos 220V
Rack 260 kVA – 13 módulos 220V
