POTÊNCIA
Pot. nominal: 10500 W
Pot. contínua: 10500 W
Fator de pot. saída: 1.0, ajustável 0.8 capacitivo - 0.8 indutivo
ENTRADA
Tensão nom. entrada: 220 V
Faixa de entrada: -20% a +10% da tensão nominal de entrada
Freq. entrada: 60 Hz
Fase: Monofásico
Conexão de entrada: Borneira
Corrente máxima de entrada: 59 A (rms)
Configuração da tensão nominal: 220 - 240 Vca
ENTRADA FOTOVOLTAICA
Potência máxima de entrada: 18500 W
Tipo do conector: WM4
Tensão máxima de operação: 430 V
Tensão de partida: 110 V
Quantidade de MPPTs: 2
Número de strings MPPT 1: 2
Corrente máxima MPPT 1: 32 A
Número de strings MPPT 2: 2
Corrente máxima MPPT 2: 32 A
Eficiência do MPPT: >99%
Seccionadora na parte CC: Sim
Proteção de polaridade reversa CC: Sim
Proteção de sobretensão CC: Sim
Proteção de sobrecorrente CC: Sim
Faixa de MPPT: 110 V – 430 V
Tensão nominal: 375 V
SAÍDA
Tensão nom. saída: 220 V
Frequência de saída: 60 Hz
Forma-de-onda: Senoidal
Conexão de saída: Borneira
Distorção harmônica: < 3 %
Fator de crista: 3:1
Tempo de transferência: <6 ms
Tempo de comutação: <6 ms
Rendimento global: 94,2%
Potência nominal/Potência de pico: 10500 W / 10500 VA (300% em modo conectado na rede durante 7 s e 200% em modo autônomo durante 10
s)
Corrente máxima de saída: 59 A (rms) / 120 A (pico)
BATERIA
Tensão operação: 240 V
Tipo de bateria: Chumbo-ácido; íon de lítio
Quantidade de baterias: 20
Faixa de operação: 204 – 290 V
Configuração de capacidade: 17, 36, 48, 60, 120, 240 Ah

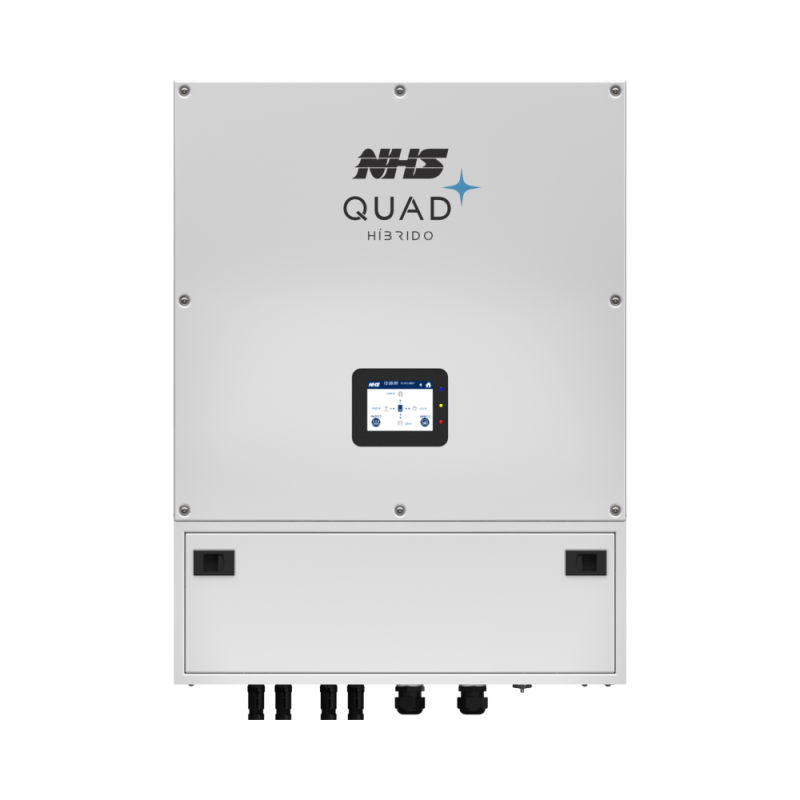

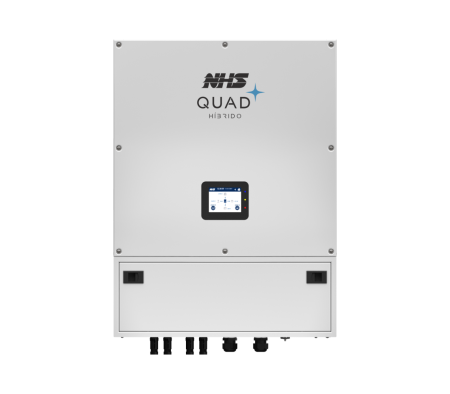

Inversor NHS QUAD Híbrido
Atende a norma ABNT NBR 16149:2013
Interface: Display Gráfico Touch Screen de 5"
Topologia: Não isolado
Grau de proteção: IP20
CONEXÕES
1. Conexão para dois MPPT;
2. Conexão para banco de baterias;
3. Conexão para rede elétrica;
4. Conexão para carga.
PAINEL
Entradas MPPT: 2
Máxima potência fotovoltaica: 18500 W
Máxima tensão fotovoltaica: 430 V
Máxima corrente de curto fotovoltaica (Isc): 32 / 32 A
Range de tensão MPPT: 110 V - 430 V
String Box 2e2s integrada (Seccionadora e 2 DPSs CC)
BATERIA
Tensão das baterias: 240 V
Tensão de operação das baterias: 204 – 290 V
Corrente máxima de carga / descarga: 48 A
Tipo de bateria: chumbo-ácido / íon de lítio
REDE ELÉTRICA
Potência nominal: 10500 W
Tensão nominal: 220 V monofásico
Corrente nominal: 47,7 A
FP: >0,99; Configurável (±0,8)
Proteções CA integradas (Disjuntor 70A e DPS CA)
CARGA CRÍTICA
Potência nominal: 10500 W / 10500 VA
Tensão nominal : 220 V monofásico
Corrente nominal: 47,7 A
Proteção CA integrada (Disjuntor 70A)
INTERFACES DE COMUNICAÇÃO
1. USB;
2. Interface Ethernet ou WiFi;
3. Interface CAN para BMS
» A utilização do QuadCom é ALTAMENTE RECOMENDADA:
Modelo: 94.C7.000100 - Quadro de Comutação Automático QuadCom Solar 100A
