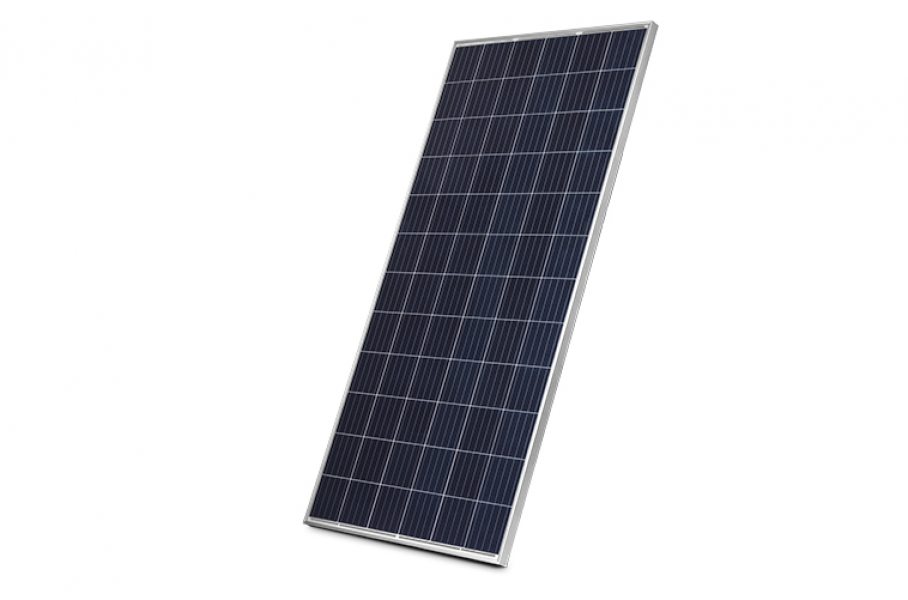

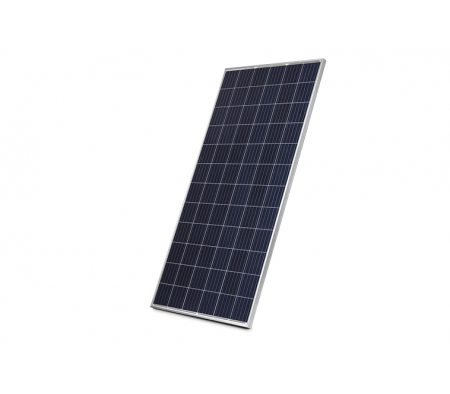

Modelo EMSZ 335P DG
Registro INMETRO 005856/2020
PERFORMANCE EM STC*
Potência máxima 335 W (+3%)
Tensão máxima de operação 37,6 Vcc
Corrente máxima de operação 8,91 A
Tensão de circuito aberto 46,9 Vcc
Corrente de curto circuito 9,21 A
Eficiência do módulo 17,07%
intelbras.com.br
* Sob Condições Padrão de Teste (STC): irradiância de 1000 W/m², AM de 1,5 e temperatura do módulo de 25°C.
PERFORMANCE EM NOCT*
Potência máxima 249 W
Tensão máxima de operação 35,6 Vcc
Corrente máxima de operação 7,00 A
Tensão de circuito aberto 43,1 Vcc
Corrente de curto circuito 7,46 A
* Sob Condições de Temperatura Nominal de Operação Da Célula (NOCT): irradiância de 800 W/m², AM de 1,5, temperatura ambiente de 20°C, vento de 1 m/s.
ESPECIFICAÇÕES MECÂNICAS
Tipo de célula Policristalino
Dimensões das células 156,75 * 156,75 mm
Dimensões do modulo (L x A x P) 992 x 1978 x 30 mm
Número de células 72 (6 x 12)
Peso 25,5 kg
Comprimento do cabo 1200 mm
Diodos Bypass 3
Seção transversal do cabo 4 mm²
Conector Compatível com MC4
Grau de proteção (módulo / caixa de junção) IP68
CONDIÇÕES DE OPERAÇÃO
Temperatura de operação -40°C - +85ºC
Carga de neve Até 5400 Pa
Carga de vento Até 2400 Pa
Tensão máxima do Sistema 1500 Vcc
Corrente máxima do fusível 15 A
CARACTERÍSTICAS DE TEMPERATURA
Coeficiente de temperatura máxima (Pmax) -0,408%/K
Coeficiente de temperatura (Voc) -0,31%/K
Coeficiente de temperatura (Isc) +0,06%/K
Temperatura nominal da célula (NOCT) 45±2ºC
intelbras.com.br
30 anos de garantia de desempenho linear
EMBALAGEM
Peças por caixa 36
Peças por Container de 20’ HQ 380 peças
Peças por Container de 40’ HQ 912 peças
