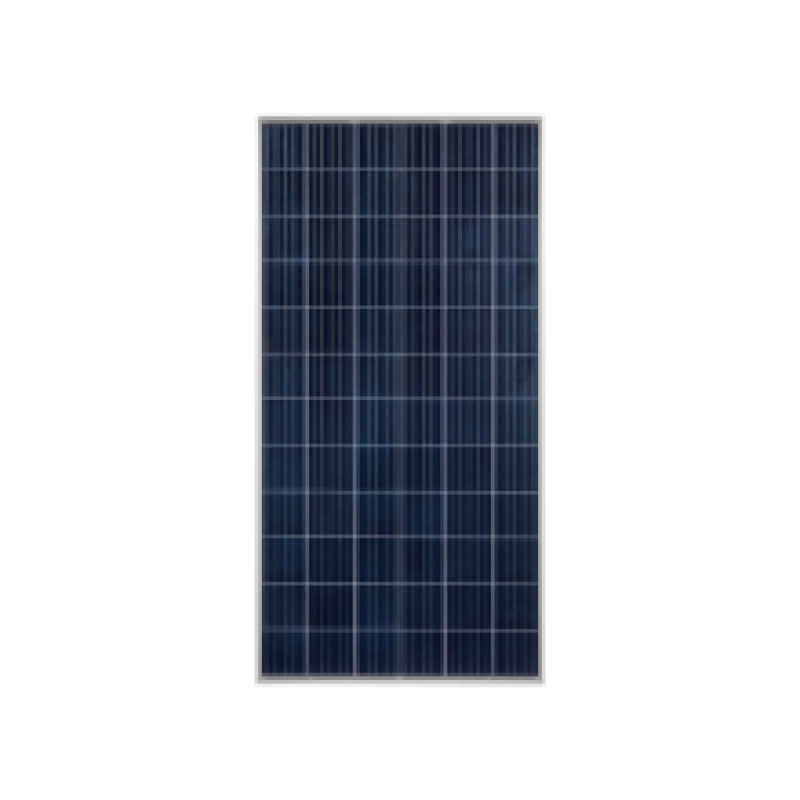

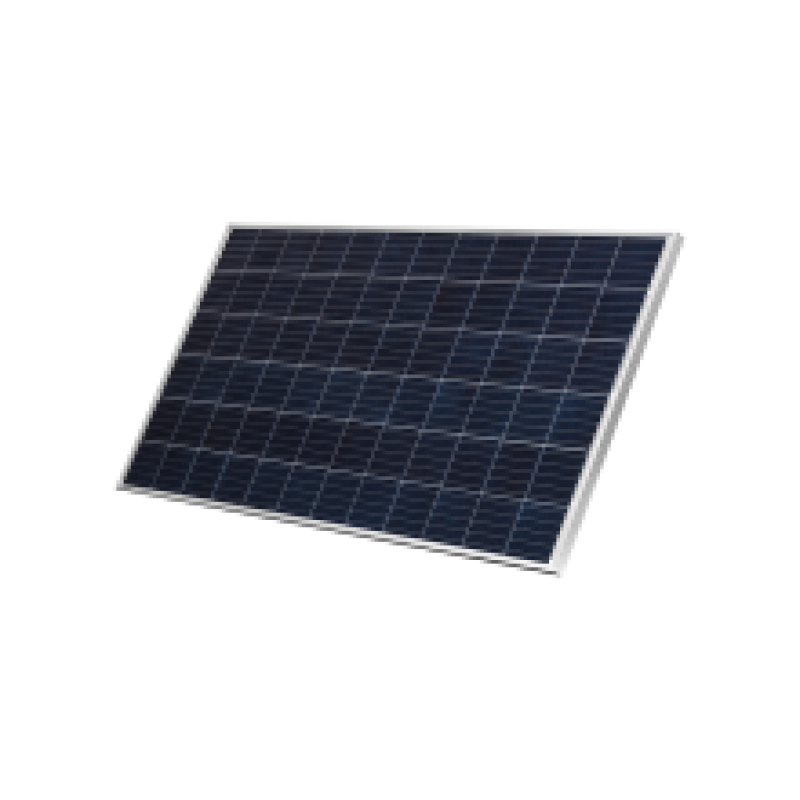

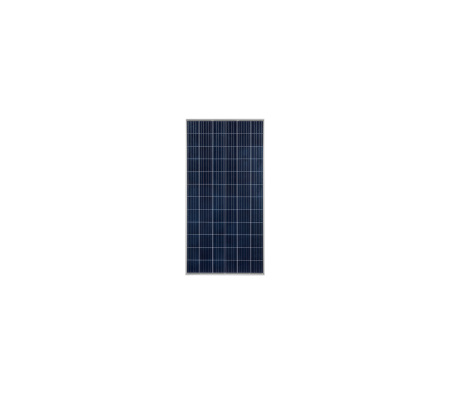

Modelo EMS 330P
Certificado INMETRO Registro 000325/2019 (Portaria n°004/2011)
PERFORMANCE EM STC*
Potência máxima 330 W (+3%)
Tensão máxima de operação 37,7 VDC
Corrente máxima de operação 8,76 A
Tensão de circuito aberto 45,9 VDC
Corrente de curto circuito 9,27 A
Eficiência do módulo 17%
* Sob condições de teste (STC) de irradiação de 1000W/2m, espectro AM de 1,5 e temperatura de célula de 25ºC.
PERFORMANCE EM NOCT*
Potência máxima 243 W
Tensão máxima de operação 34,6 Vdc
Corrente máxima de operação 7,04 A
Tensão de circuito aberto 42,3 Vdc
Corrente de curto circuito 7,51 A
*Sob condições (NOTC) de irradiação de 800W/m2, espectro AM 1.5, temperatura ambiente de 20ºC, velocidade do vento 1m/s.
ESPECIFICAÇÕES MECÂNICAS
Tipo de célula Policristalino
Dimensões das células 156,75 * 156,75 mm
Dimensões do modulo (L x A x P) 992 x 1960 x 35 mm
Número de células 72
Peso 22kg
Comprimento do cabo 1200 mm
Diodos Bypass 3
Seção transversal do cabo 4 mm²
Material da estrutura Liga de alumínio anodizado
Grau de proteção (módulo / caixa de junção) IP68
CONDIÇÕES DE OPERAÇÃO
Temperatura de operação -40°C - +85ºC
Carga de neve Até 5400 Pa
Carga de vento Até 2400 Pa
Condutividade do terra ≤ 0,1?
Resistência ≥100M?
Conector Compatível com MC4
CARACTERÍSTICAS DE TEMPERATURA
Coeficiente de temperatura máxima (Pmax) -0,40%/ºC
Coeficiente de temperatura (Voc) -0,31%/ºC
Coeficiente de temperatura (Isc) +0,06%/ºC
Temperatura nominal da célula (NOCT) 45±2ºC
EMBALAGEM
Peças por caixa 27
Peças por Container de 20’ HQ 325 peças
Peças por Container de 40’ HQ 780 peças
