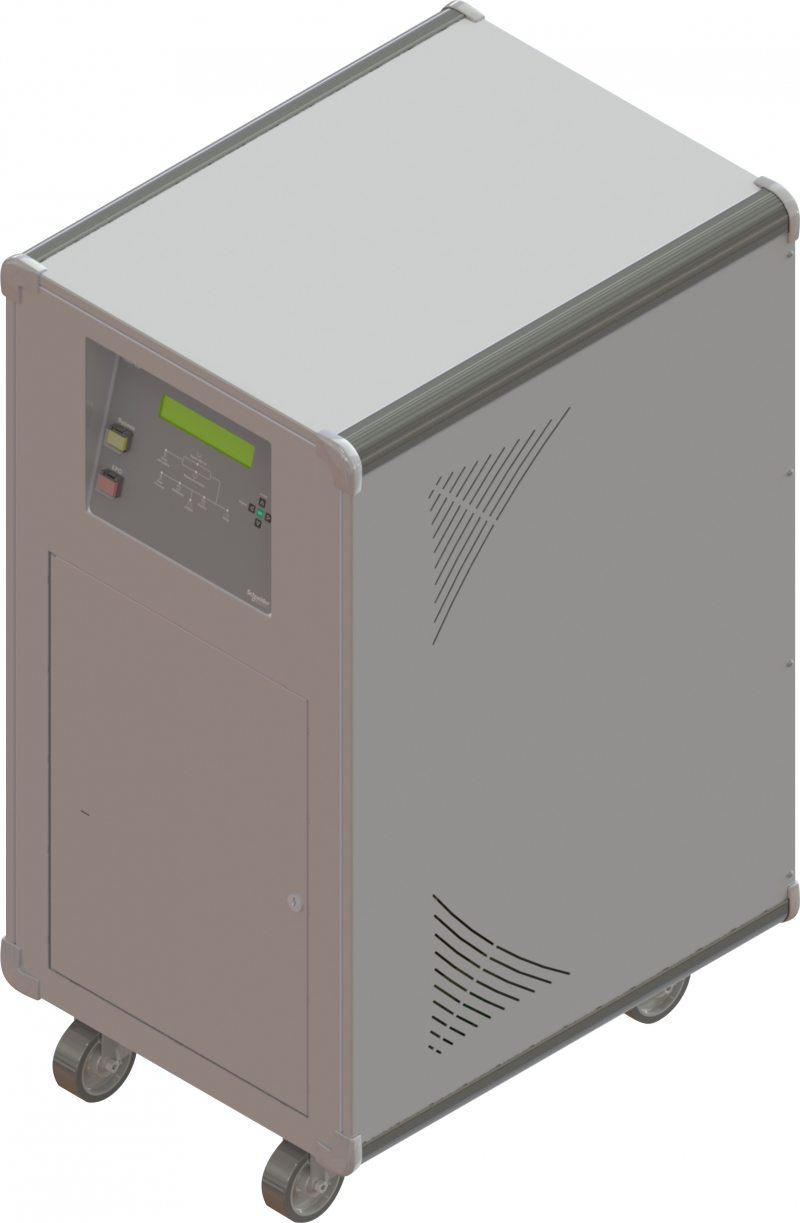

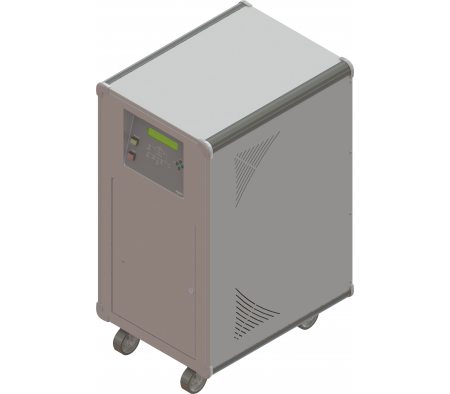

Nobreak 7,5 KVA SCHNEIDER CLASSIC DSP 075 Trifásico Nobreak 7500 VA SCHNEIDER CLASSIC DSP 075 Trifásico
Dados Técnicos

Entrada


Tensões1:380V ou 220V (3F+N)
Frequência: 60Hz ±5% (retificador)
/ 60Hz ± 0,5% a 5% (selecionável, na chave estática)
Fator de potência: >0,95
Variação admissível de tensão: ±15%
Configuração: Trifásica


Saída


Tensões1: 380V ou 220V (3F+N)
Regulação estática: ±1%
Configuração: Trifásica
Frequência: 60Hz com estabilidade de ± 0,05% (free-running)
Regulação dinâmica³: ±5% para degrau de 100% de carga - Recuperação em dois ciclos
Distorção harmônica: < 2%
Forma de onda: Senoidal (on-line)



Baterias


Tensão DC: 336V (28 baterias)
Bateria baixa: Desligamento automático



Chave Estática


Nobreak <-> Bypass: Sem interrupção, desde que inversor sincronizado e sequência de fases correta
Falha do nobreak: Transferência para bypass



Sinalização


Display de cristal líquido: Eventos, grandezas do equipamento e relógio
Led bicolor: Rede alternativa, rede principal, retificador, inversor, carga e baterias
Led vermelho: Bypass manual
Led amarelo: Bypass automático



Proteções
Barramento CC: CC alta, CC baixa e Sobrecarga do barramento
Tensão de entrada: CA alta e CA baixa
Tensão de saída: CA alta e CA baixa
Corrente de saída: Curtocircuito e sobrecarga
Bypass: CA alta, CA baixa, frequência anormal e sequência de fases incorreta
Temperatura: Sobreaquecimento no conjunto retificador/inversor



Alarmes


Bateria em descarga: Intervalo de 4 segundos - resetável
Final de descarga: Intervalo de 2 segundos - resetável
Sobrecarga: Intervalo de 1 segundo - resetável
Em bypass automático: Intervalo de 1 segundo - dois toques seguidos - resetável
Temperatura > 38ºC: Intervalo de 1 segundo - dois toques seguidos - resetável
Sobretemperatura no inversor: Contínuo - resetável
CA alta/baixa na saída: Contínuo - resetável
Sub/sobretensão na bateria: Contínuo - resetável

Sobretensão barramento CC: Contínuo - resetável
Temperatura > 40ºC:Contínuo - resetável
Temperatura interna crítica: Contínuo - resetável
Falha no carregador de baterias: Contínuo - resetável
Falha seq. de fase do bypass: Contínuo - resetável



Ruído Frontal (a 1 metro)

Classic DSP 075: 52dB



Condições Ambientais


Temperatura: 0º a 40ºC
Umidade: 10% a 95% sem condensação



Peso (sem baterias)

Classic DSP 075: 175 Kg



Dimensões

Classic DSP 075 / 100 / 150: 950(A) x 465(L) x 720(P) mm



Impressão Adicionar ao orçamento
Saiba mais sobre o produto

Nobreak 7,5 KVA Schneider Classic DSP 075 Trifásico

A linha de nobreaks Classic-DSP é um avançado Sistema Ininterrupto de Potência (UPS) do tipo on-line de dupla conversão (de acordo com a NBR 15.014:2003), controlado por Processadores Digitais de Sinais (DSP) de última geração e altíssimo desempenho, que proporcionam alta
confiabilidade para alimentação de cargas críticas, protegendo-as contra distúrbios e interrupções do fornecimento normal de energia elétrica.
