Entrada
Tensões1:220V padrão (3F+N+T)
Frequência: 60Hz ±5% (retificador)
Fator de potência: >0,99
Partida em rampa: 30 segundos
THD i: <3%
Variação admissível de tensão: ±15%
Configuração: Trifásica
Saída
Tensões: 220V padrão (3F+N)
Regulação estática: ±1%
Configuração: Trifásica
Frequência: 60Hz com estabilidade de ±0,05% (free-running)
Regulação dinâmica³: +2,5 /- 5% para degrau de 100% de carga – Recup. 50ms
Distorção harmônica: <1% (carga linear nominal)
Forma de onda: Senoidal (on-line)
Rendimento global: Active 400/600: = 90%
Fator de crista: 3:1
Sobrecarga: Até 25% - 10min, 25 a 50% - 30s e >50% - Bypass
Baterias
Tensão DC: 432V (36 Baterias)
Bateria baixa: Desligamento automático
Chave Estática
Nobreak Bypass: Sem interrupção,
desde que inversor sincronizado
e seqüência de fases correta
Falha do nobreak: Transferência para bypass
Sinalização
Display de cristal líquido: Eventos, grandezas do equipamento e relógio.
Led bicolor: Rede alternativa, rede principal, retificador, inversor, carga e bateria
Led vermelho: Bypass manual
Led amarelo: Bypass automático
Proteções
Barramento CC: CC alta, CC baixa
Tensão de entrada: CA alta e CA baixa
Tensão de saída: CA alta e CA baixa
Corrente de saída: Curto-Circuito e Sobrecarga
Bypass: CA alta, CA baixa e Freqüência Anormal e Seqüência de Fases Incorreta
Temperatura: Sobreaquecimento no conjunto Retificador/Inversor
Alarmes
Bateria em descarga: Intervalo de 4 segundos – resetável
Final de descarga: Intervalo de 2 segundos - resetável
Sobrecarga: Intervalo de 1 segundo – resetável
Em bypass automático: Intervalo de 1 segundo - dois toques seguidos - resetável
Temperatura > 38ºC: Intervalo de 1 segundo - dois toques seguidos - resetável
Sobretemperatura no inversor:Contínuo - resetável
CA alta/baixa na saída: Contínuo - resetável
Sub/sobretensão na bateria:Contínuo - resetável
Sobretensão barramento CC: Contínuo - resetável
Temperatura > 40ºC: Contínuo - resetável
Temperatura interna crítica: Contínuo - resetável
Falha no carregador de baterias: Contínuo - resetável
Falha seq. de fase do bypass: Contínuo - resetável Ruído Frontal (a 1 metro)
Active 400/600: < 55dB
Condições Ambientais
Temperatura: 0° a 40°C
Umidade: 10% a 95% sem condensação
Peso (sem baterias)
Active 600: 450 Kg
Dimensões
Active 400/600: 1570mm x 670mm x 720mm

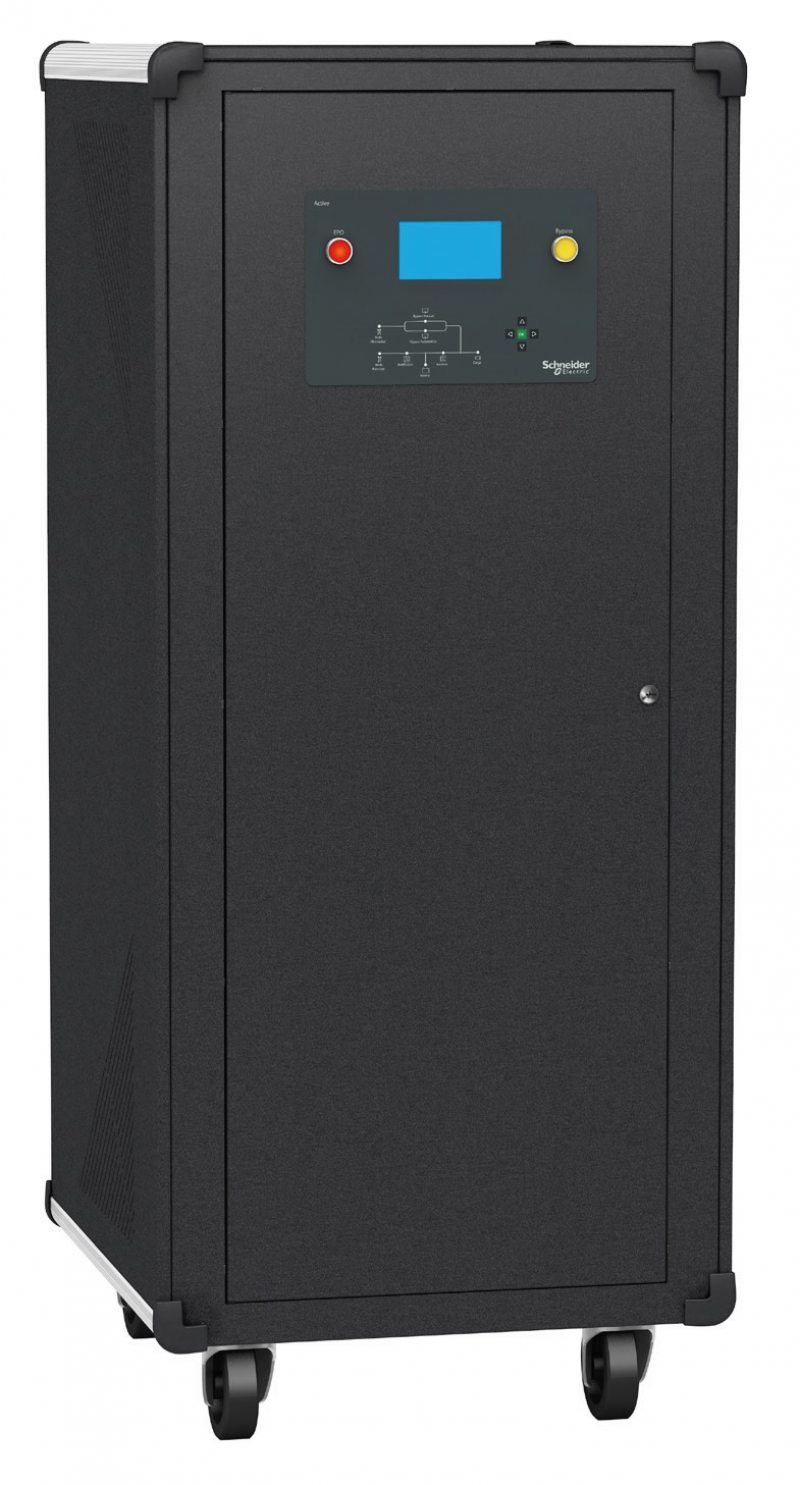

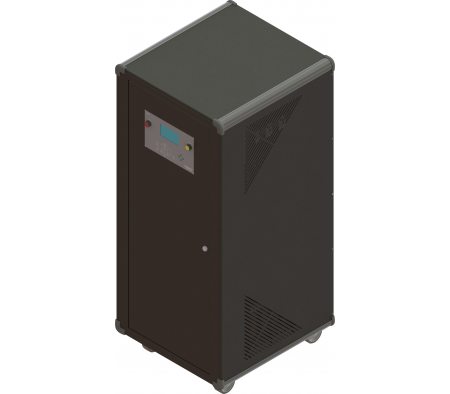

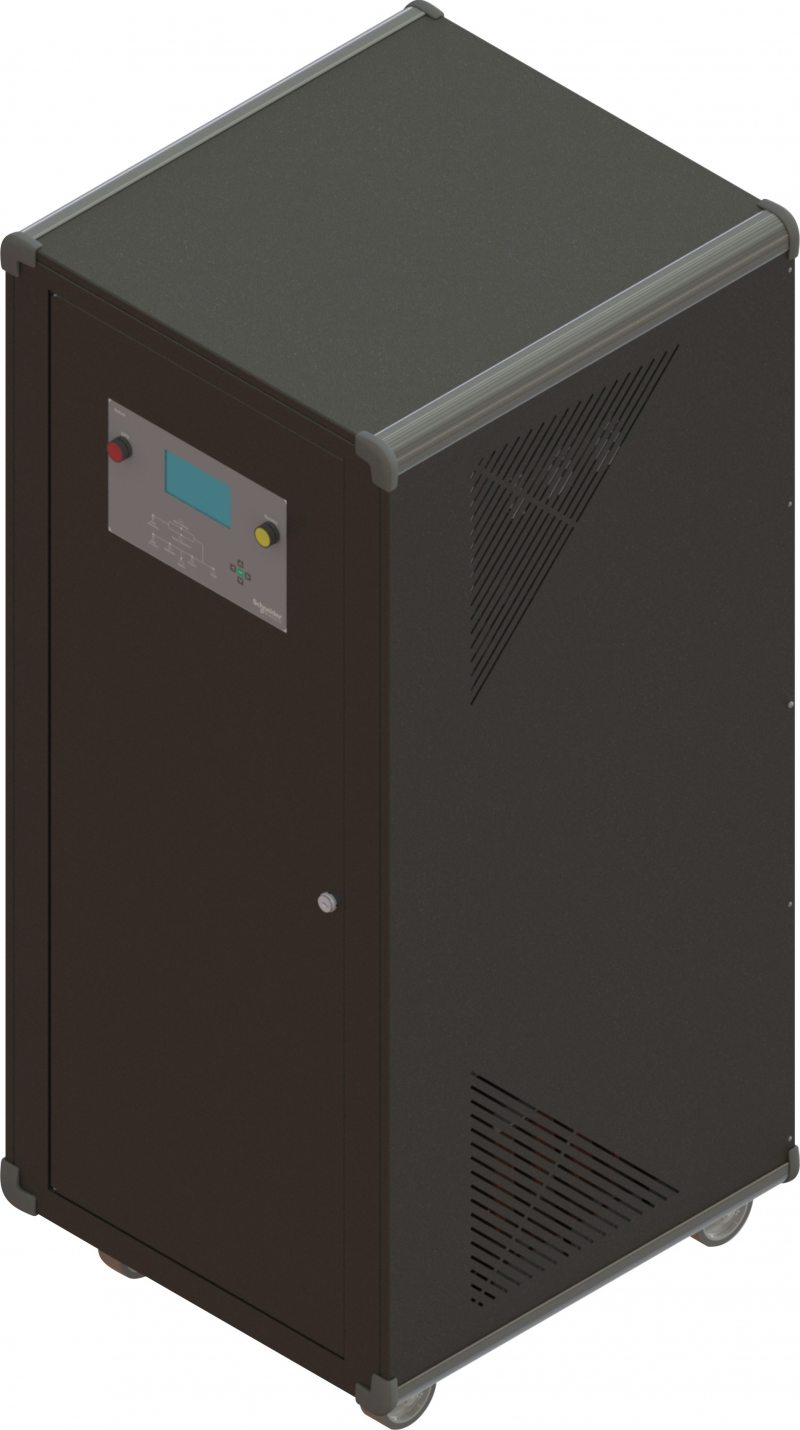

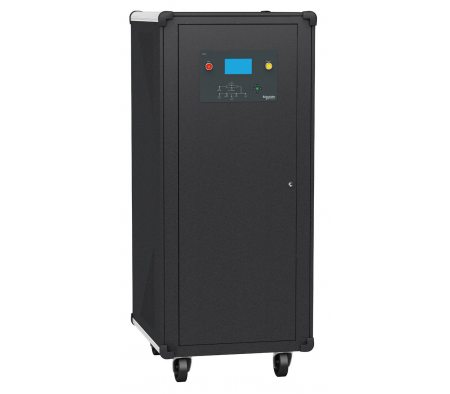

Nobreak 60 KVA Schneider Active 600 Trifásico
Essa nova família de produtos foi desenvolvida utilizando avançada tecnologia em sistemas de potência e controle. Novas estruturas de potência foram desenvolvidas para otimizar espaço, custo e desempenho. A utilização de uma eletrônica robusta, confiável e já consagrada, aliada
a novas estratégias de controle implementadas, garantem a essa família de produtos um excelente desempenho.
Com o desenvolvimento de uma mecânica compacta, esses equipamentos ocupam uma das menores áreas (0,48m2) em relação aos principais concorrentes. Levando em conta os conceitos de Eco-Design, esse projeto mecânico buscou obter o máximo aproveitamento de material, facilidade para descarte, eliminação dos processos de solda, agilidade no processo de produção e de pós-vendas.
A interface homem-máquina do Active possui um amplo display gráfico LCD com 16 linhas e 40 colunas. É o maior display da categoria, garantindo um acesso fácil e organizado a todas as informações do produto. Além disso, esses nobreaks possuem um painel sinótico independente do display LCD, informando o status das principais estruturas e grandezas elétricas monitoradas. Isso tudo para fornecer o máximo de informações sobre a operação do sistema.
A entrada desse nobreak possui retificador IGBT, garantindo elevado fator de potência (0,99), drenando da rede elétrica uma energia com elevada qualidade.
Além disso, essa topologia permite a partida em rampa, transferindo gradativamente a corrente do banco de baterias para a entrada. Isso permite a otimização no dimensionamento de grupos motor-gerador, reduzindo os investimentos na infraestrutura de energia.
Para a saída, a novidade dessa família está no fator de potência 0,9. Isso permite que seja alimentado um maior volume de cargas com elevado fator de potência, típicas de sistemas de TI (servidores, sistemas de armazenamento e backup de dados). Todas as informações do equipamento ficam disponíveis para monitoração remota via porta serial RS-232/RS-485, Modbus ou TCP/IP (via CP Agent / CP Station).
