Retificador 50A Schneider RIT-MP 50A Trifásico Retificador 50A Schneider RIT-MP 50A Trifásico
Dados Técnicos

Entrada



Tensão1: 220V / 380V / 440V / 480V

Frequência: 60Hz ±5%

Variação máxima da tensão: ± 10%

Desequilíbrio de corrente2: <5%

Configuração: Trifásica



Saída



Tensão Nominal1: 48, 110 ou 125Vcc

Capacidade nominal: 35/50/75/100A

Regulação estática: ± 1% (tensão do retificador)

Regulação dinâmica: <10% - degrau aditivo de 50% da carga nominal e carga mínima inicial de 10%

UDQ’s (opcional): Configurável até 2, cada uma com até 6 diodos

Ripple de saída2: <1% da tensão de saída nominal (RMS)

Rendimento Global2: 85%

Tempo de resposta: <150ms – degrau de 50% da carga nominal e carga mínima inicial/final de 10%



Display LCD



Medidas: Medição da corrente de fuga; Tensão (RS,ST e TR), frequência e status da rede de entrada; Tensão e corrente do retificador, do consumidor e das baterias; Temperatura interna e

das baterias;

Log de eventos: Log de eventos com data, hora e descrição completa do evento (memória de até 1020 eventos);

Configurações e comandos locais:Flutuação/equalização (modo manual e automático); Compensar tensão de flutuação com a temperatura (sim e não); Habilitação de execução de

comando remoto (sim e não); Status do retificador; Ligar o retificador; Desligar o retificador e desconectar as baterias; Desligar o retificador e manter as baterias conectadas; Desconectar as baterias;



Sinalização



Alarme Sonoro e Relé de alarme sumário: Rede ausente/Rede normal; Tensão CC anormal de saída do retificador; Tensão CC anormal no consumidor; Fuga à terra (positivo e negativo); Tensão de flutuação anormal; Bateria em descarga; Temperatura elevada das baterias; Disjuntor aberto; Falha.



Condições Ambientais



Temperatura: 0°a 50° C

Umidade: 0% a 95% sem condensação

Impressão Adicionar ao orçamento
Saiba mais sobre o produto

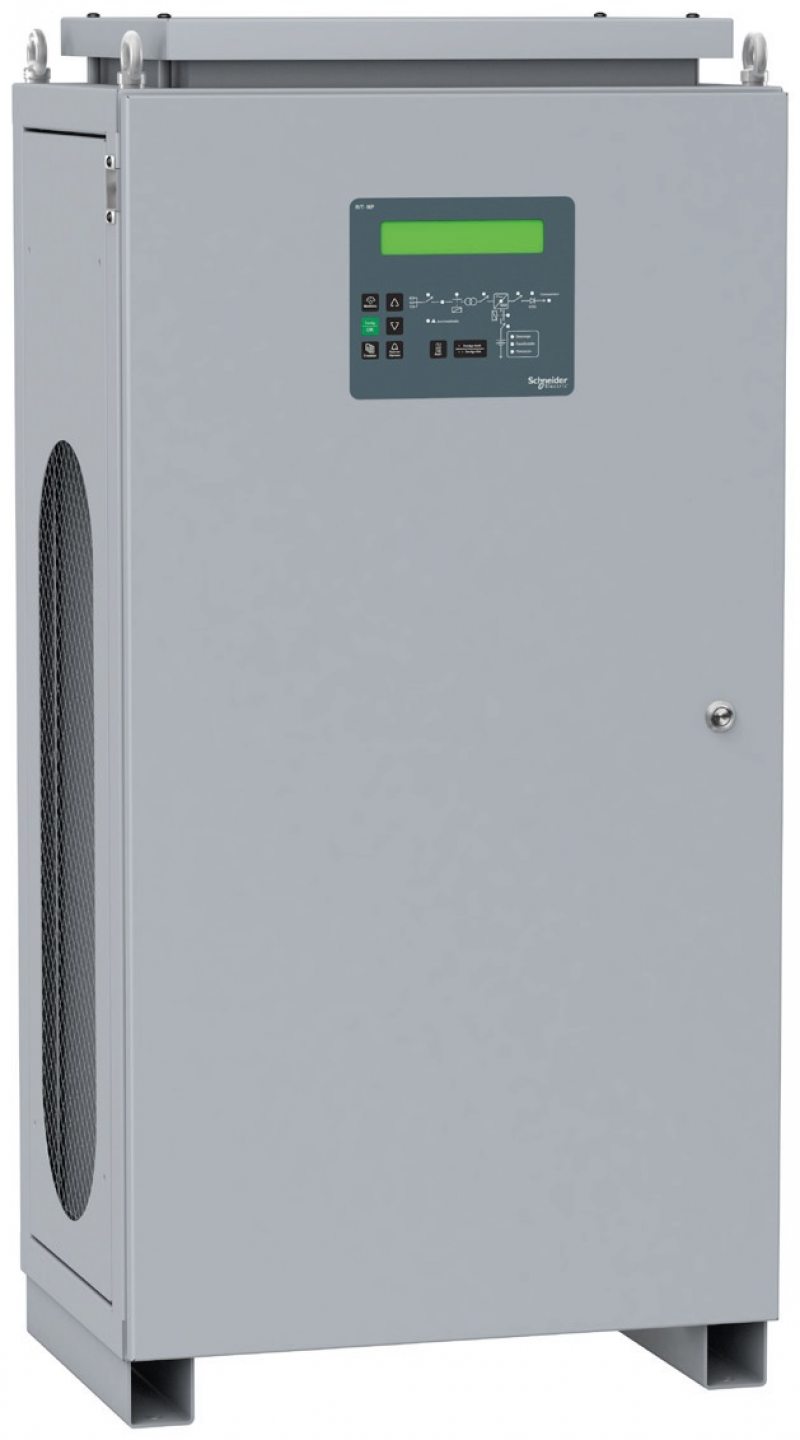

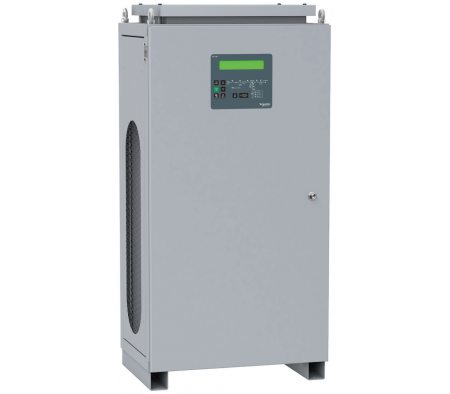

Retificador 50A Schneider RIT-MP 50A Trifásico



Tensão de Saída: 48V / 110V / 125V
• Tensão de Entrada: 220V / 380V / 440V / 480V
• Possibilidade de elevação do grau de proteção até IP42
• Visualização completa da operação do equipamento via painel sinótico e display LCD
• Diversos protocolos de comunicação para gerenciamento e supervisão
• UDQs configuráveis em função da aplicação
• Corrente de carga configurável para as baterias
• Aplicações: Indústrias, Concessionárias de Energia, Subestações, Eletrocentros

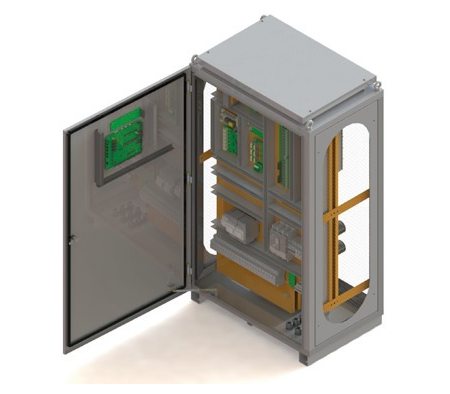

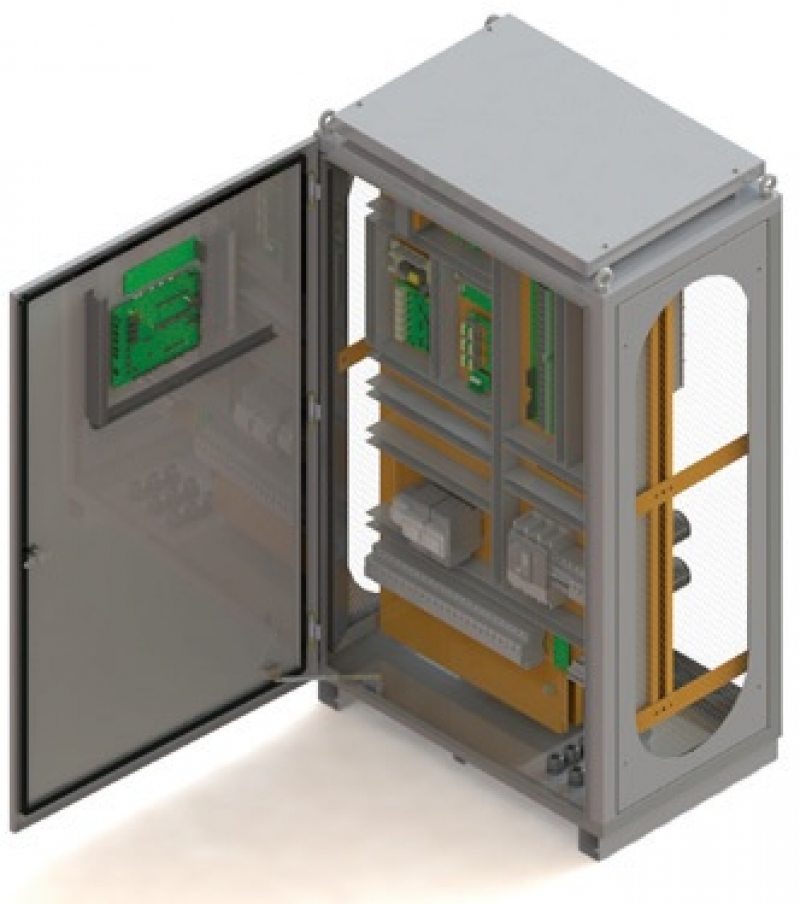

Com o cuidado contínuo do enriquecimento tecnológico, a linha de Retificadores Industriais Trifásicos RIT-MP é concebida numa estrutura robusta e confiável que permite a sua fácil instalação e manutenção. É totalmente microprocessado, tendo seu painel composto por um amplo display de cristal líquido (LCD), com 4 linhas e 40 colunas, oito teclas e painel sinótico completo. Também disponibiliza uma interface serial padrão RS-232 (compatível com CP Agent), permitindo supervisionar todas as variáveis, efetuar remotamente todos os comandos disponíveis no painel, ler o relatório de eventos e ainda fazer toda a calibração do equipamento (via software calibrador).

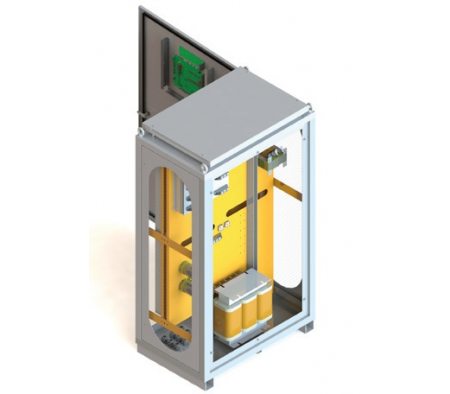

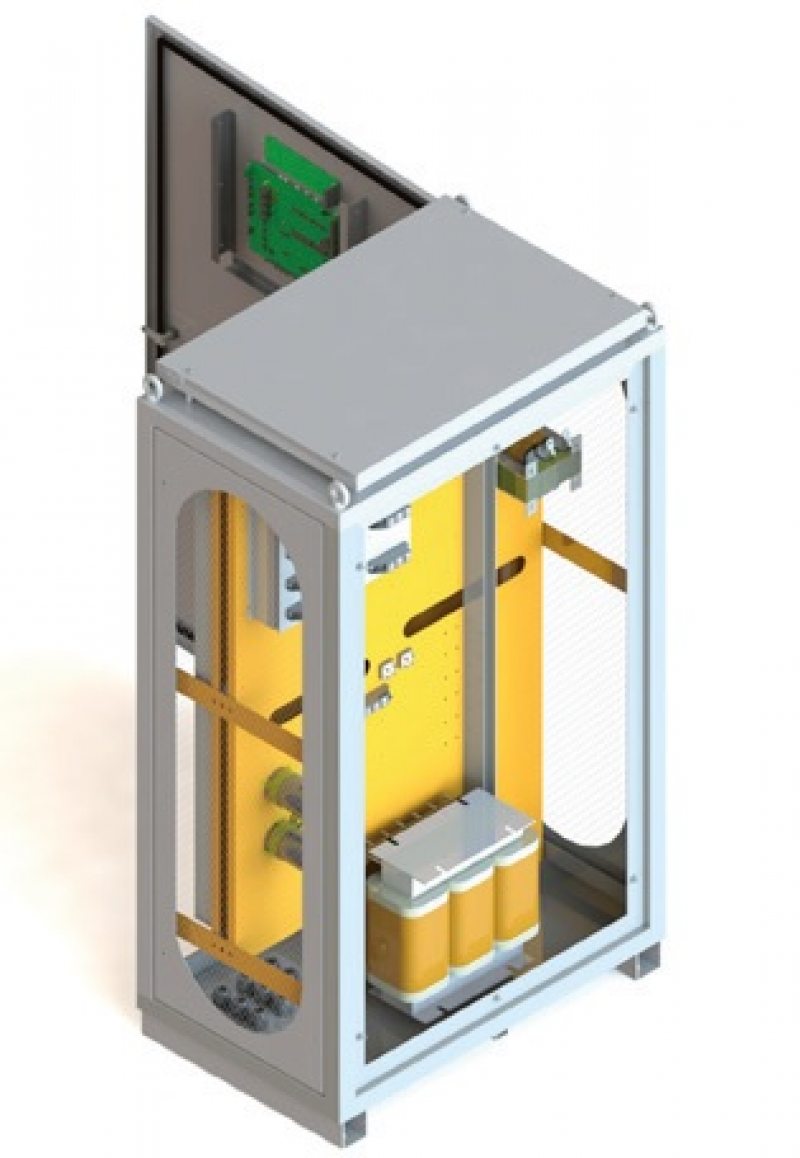

O RIT-MP tem transformador isolador de entrada, ponte retificadora tiristorizada totalmente controlada e filtro LC de saída. O retificador regula a tensão de saída carregando o banco de baterias e fornecendo carga para o consumidor. Seu controle possui ainda limitador da corrente na ponte retificadora e limitador da corrente de carga das baterias, bem como compensação da tensão de flutuação em função da temperatura.
